Wie funktioniert Rack Mount?

Wie funktioniert Rack Mount?
Haben Sie jemals in einen IT -Kleiderschrank oder ein Rechenzentrum gespannt und staunt darüber, wie ordentlich alle komplexen Geräte - Server, Netzwerkschalter, und Netzteile - ist organisiert? Oder vielleicht suchen Sie sich mit robusten Energiespeicherlösungen wie "Rack -Batterien montieren" und fragen Sie sich, wie sie in dieses effiziente System passen. Die Magie hinter dieser Organisation ist die Rack -Mount -System, Ein standardisierter Ansatz, der immense Vorteile bietet.

Rack Montage-Arbeiten mit einem standardisierten 19-Zoll-Rahmen verwenden (das Geräteregal) ausgestattet mit vertikalen Montageschienen. Geräte speziell für die Rackmontage ausgelegt, wie Server, Netzwerkausrüstung, oder moderne "Rack -Rack -Batterien," hat auch eine Frontplatte 19 Zoll breit mit Befestigungslöchern. Diese Geräte werden dann mit Schrauben an den Schienen befestigt und häufig von spezialisierten Schienenkits gestützt, die in das Gestell gleiten, um das Gewicht zu tragen. Dieses System ermöglicht dichte, organisiert, und zugängliches Gehäuse kritischer Komponenten, mit der Ausrüstungshöhe in standardisiertem "u gemessen" Einheiten.

Bei Gycx Solar, Wir verwenden häufig Rack Mount -Lösungen, Besonders für unser skalierbares Lithium -Eisenphosphat (LFP) Batteriesysteme. Das Verstehen, wie die Montage der Rack -Montage funktioniert, hilft, die Effizienz zu schätzen, Sicherheit, und Modularität, die es für komplexe Setups bringt, einschließlich fortschrittlicher Solarenergiespeicher. Erkunden wir dieses System genauer.

Was sind Server -Rack -Batterien?

Sie haben von Rack Monting gehört, und jetzt "Server -Rack -Batterien." Sind diese nur normalen Batterien in ein Regal gestellt?, Oder sind sie etwas Spezialisierteres? Wenn wir über moderne Energiespeicher sprechen, Server-Rack-Batterien sind in der Tat eine speziell gebaute Lösung.

Server-Rack-Batterien sind Lithium-Ionen-Akku-Module, am häufigsten bei Lithium -Eisenphosphat verwendet (LFP) Chemie für ihre hervorragende Sicherheit und lange Lebensdauer des Zyklus, speziell ausgelegt, um in Standard-19-Zoll-Geräteständer zu passen. Sie sind modular, Das heißt, Sie können oft "stapeln" Oder installieren Sie mehrere Einheiten, um Ihre Energiespeicherkapazität zu skalieren. Jedes Modul enthält typischerweise ein eigenes integriertes Batteriemanagementsystem (BMS) zum Schutz und zur Überwachung, und sie bieten eine sehr platzeffiziente und organisierte Lösung für Anwendungen wie Solarenergiespeicher, Sicherungsstromsysteme, und Energieunabhängigkeit außerhalb der Gitter.

Tauchen tiefer: Die Anatomie eines Rack -Montage -Akkus

Server -Rack -Batterien werden für Leistung und Integration in eine umgebende Umgebung entwickelt:

• Standardisierter Formfaktor: Sie halten sich an den 19-Zoll-Breitenstandard, Erlauben, dass sie in denselben Regalen wie Server installiert werden, Netzwerkschalter, und UPS -Einheiten. Ihre Größe wird in "u gemessen" Einheiten (1U = 1.75 Zoll), häufig von 2U bis 5u pro Modul reichen.
• LFP -Chemie (Typischerweise): Wie wir bei GYCX Solar oft für den stationären Speicher betonen, LFP (Lifepo₄) ist die Anlaufstelle aufgrund ihrer inhärenten Sicherheit (hohe thermische Stabilität, weniger anfällig für thermische Ausreißer), sehr langer Zyklusleben (Tausende von Ladung/Entladungszyklen), Und weil es kein Kobalt enthält, Bedenken hinsichtlich der ethischen Beschaffungsbedenken.
• Modularität und Skalierbarkeit: Dies ist ein großer Vorteil. Sie können mit ein oder zwei Modulen beginnen und später nach später parallel mehr hinzufügen, um Ihre gesamte Energiespeicherkapazität zu erhöhen (kWh) Wenn Ihre Bedürfnisse wachsen, ohne das gesamte System ersetzen zu müssen.
• Integriertes Batteriemanagementsystem (BMS): Jedes Modul beherbergt normalerweise sein eigenes intelligentes BMS. Diese kritische Komponente schützt die Batteriezellen vor Überladen, Übersteuerung, Überstrom, und extreme Temperaturen. Es führt auch den Zellausgleich durch (entscheidend für LFP -Gesundheit und Langlebigkeit) und vermittelt Statusinformationen an den Wechselrichter oder den Systemcontroller.
• Anwendungen: Perfekt für Wohngeschäfte + Lagerung, Kommerzielle Energiespeicherung, Off-Grid-Kabinen oder Einrichtungen, und eine robuste Sicherungskraft bereitzustellen. Ihre Fähigkeit, ordentlich eingedämmt und skaliert zu sein, macht sie sehr vielseitig.
• Vorteile in einem Rack: Die Installation dieser Batterien in einem Rack bedeutet eine hohe Energiedichte in einem kleinen Fußabdruck, organisierte Verkabelung, und oft besseres thermisches Management, da die Module und Gestelle mit dem Luftstrom ausgelegt sind.

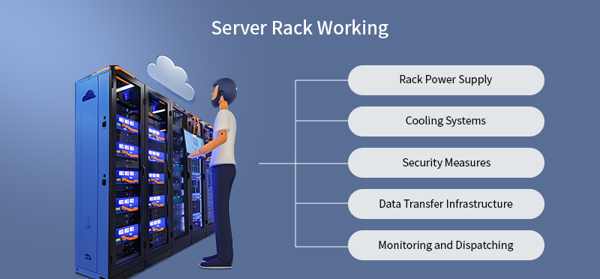

Was ist die Funktion des Rack Mount?

Warum sich überhaupt mit Racks beschäftigen?? Was ist der grundlegende Zweck für dieses standardisierte System der Montagegeräte?? Die Funktionen eines Rack -Mount -Systems sind alle auf die Effizienz ausgerichtet, Organisation, Sicherheit, und Skalierbarkeit für kritische elektronische Systeme.

Die Hauptfunktion eines Rack -Mount -Systems ist zu standardisiert bereitstellen, platzeffizient, sicher, und organisierte Rahmen für die Unterbringung mehrerer elektronischer Geräte. Dies schließt Geräte wie Server ein, Netzwerkschalter, Router, Patch -Panels, Ununterbrochene Stromversorgungen (UPS), Und, zunehmend, Rack -Batterie -Systeme für Energiespeicher. Auf diese Weise, Es verbessert den Luftstrom zum Abkühlen, vereinfacht die Kabelverwaltung, erhöht die körperliche Sicherheit, und macht Geräte für Wartung und Upgrades zugänglicher.

Tauchen tiefer: Die Vorteile eines standardisierten Rahmens

Lassen Sie uns die wichtigsten Funktionen und Vorteile der Verwendung von Geräteregalen aufschlüsseln:

• Standardisierung (EIA-310): Der weit verbreitete EIA-310-Standard bestimmt die 19-Zoll-Breite für Gerätepaneele und die "u" Einheit für Höhe. Dies stellt sicher, dass Geräte aus verschiedenen Herstellern in der Regel in einen Standard -Rack passen können, Förderung der Interoperabilität und Auswahl.
• Raumoptimierung: Mit Racks können Sie den vertikalen Raum unglaublich effizient nutzen. Anstelle einer wertvollen Ausrüstung, die sich über einen Raum ausbreitet, Es ist ordentlich gestapelt, Maximierung der Komponentendichte in einem minimalen Fußabdruck. Dies ist in Rechenzentren von entscheidender Bedeutung, Es Schränke, und sogar für kompakte Energiespeicher -Setups.
• Organisations- und Kabelmanagement: Eine umgedrehte Umgebung ermutigt (und bietet oft Funktionen für) Systematische Organisation. Ausrüstung ist zentralisiert, und mit Zubehör wie Kabelmanagern, Patch -Panels, und nachdenkliches Routing, Strom- und Datenkabel können ordentlich aufbewahrt werden, beschriftet, und aus dem Weg. Dies reduziert drastisch Unordnung, verbessert den Luftstrom, und vereinfacht die Fehlerbehebung.
• Verbesserter Luftstrom und Kühlung: Die meisten Racks und Rack-Geräte sind für bestimmte Luftstrommuster ausgelegt (Oft von vorne nach hinten oder bohr). Die ordnungsgemäße Regale stellt sicher, dass diese Wege beibehalten werden, Hilfe bei der Kühlung der sensiblen Elektronik und der Verlängerung ihres betrieblichen Lebens. Blindpaneele werden verwendet, um leere U-Bereiche abzudecken, um zu verhindern, dass heiße und kalte Luft ineffizient mischen.
• Verbesserte Sicherheit: Viele Racks sind als abschließbare Schränke mit soliden oder perforierten Türen und Seitenwänden erhältlich. Dies bietet physische Sicherheit, Verhinderung des unbefugten Zugangs auf wertvolle Server, Netzwerkausrüstung, UPS¹. Einheiten, oder Batteriesysteme.
• Skalierbarkeit und Zugänglichkeit: Wie die Bedürfnisse wachsen, Es ist im Allgemeinen unkompliziert, mehr Geräte zum verfügbaren U-Raum hinzuzufügen oder sogar mehr Racks hinzuzufügen. Funktionen wie Schiebern auf Servern und einige UPS/Batterie-Einheiten ermöglichen einen leichteren Zugang zum hinteren Gerät für Wartungs- oder Komponentenersatz, ohne sie vollständig zu montieren.

Ich habe aus erster Hand in unseren GYCX-Solaranlagen gesehen, wie ein gut geplanter Rack für einen Wechselrichter, Batteriemodule, Und die Überwachungsausrüstung kann ein komplexes System unglaublich professionell aussehen und viel einfacher zu bedienen sein.

So richten Sie eine Rackhalterung ein?

Planen Sie, Ihr eigenes Geräteregal einzurichten, Vielleicht für ein Heimlabor, ein kleines Unternehmen IT Closet, oder sogar für ein robustes Batteriesystem für Rack Mount -Batterie? Ein methodischer Ansatz für den Einrichtungsprozess gewährleistet die Sicherheit, Stabilität, und optimale Leistung für alle Ihre Ausrüstung.

Das Einrichten einer Rackmontage umfasst im Allgemeinen diese wichtigen Schritte:

1. Planen Sie das Layout: Entscheiden Sie, wohin jedes Gerät gehen wird, Platzieren Sie schwerere Gegenstände wie UPS -Einheiten und große Batterien am Boden für die Stabilität.
2. Verankerung des Racks (falls nötig): Zur Sicherheit, Besonders bei schweren Lasten, Brücken Sie den Rack sicher auf den Boden und/oder die Wand.
3. Bahnkits installieren: Befestigen Sie die entsprechenden Schienenkits (behoben oder rutschend) Für jedes Gerät zu den vertikalen Pfosten des Racks.
4. Montage der Ausrüstung: Schieben Sie die Geräte vorsichtig auf die Schienen und befestigen Sie sie mit Schrauben.
5. Kabel verwalten: Strecken Sie Strom und Datenkabel ordentlich mit Kabelmanagern und Krawatten.
6. Gewährleistung des ordnungsgemäßen Luftstrom- und Stromverteilungsverteilers: Installieren Sie Blindpaneele in leeren Räumen und verbinden Sie Geräte mit einer Stromverteilungseinheit (PDU) bei Bedarf.

Tauchen tiefer: Ein methodischer Ansatz zur Installation der Rack

Lassen Sie uns diese Setup -Schritte erläutern:

• Sicherheit zuerst & Vorbereitung:
  • Verankerung: Wie zuvor diskutiert, Wenn Ihr Rack ein erhebliches Gewicht hat (Wie mehrere Server -Rack -Batterien oder UPS -Einheiten), Es muss sich sicher am Boden und/oder an der Wand verankern lassen, um ein Trinkgeld zu verhindern. Dies ist eine kritische Sicherheitsmaßnahme.
  • Sicheres Heben: Helfen Sie Hilfe für schwere Gegenstände. Verwenden Sie die richtigen Hebungstechniken.
  • Werkzeuge: Erfassen Sie die notwendigen Werkzeuge: Schraubendreher -Set, Käfignusswerkzeug (Wenn Sie quadratische Lochregale verwenden), Ebene, Messband, Angemessene Übungen und Stücke, wenn Sie verankern.
• Planen Sie Ihr Layout:
  • Gewichtsverteilung: Installieren Sie immer die schwersten Komponenten (UPS, Große Batterien, dichte Server) am Boden des Racks. Dies senkt den Schwerpunkt.
  • Luftstromstrategie: Verstehen Sie, wie Ihre Ausrüstung kühle Luft anzieht und heiße Luft ausstrahlt. Planen Sie die Platzierung, um dies zu optimieren, Sicherstellen, dass die Lüftungsschlitze nicht blockiert sind.
  • Zugänglichkeit: Überlegen Sie, auf welche Komponenten Sie möglicherweise am häufigsten zugreifen müssen.

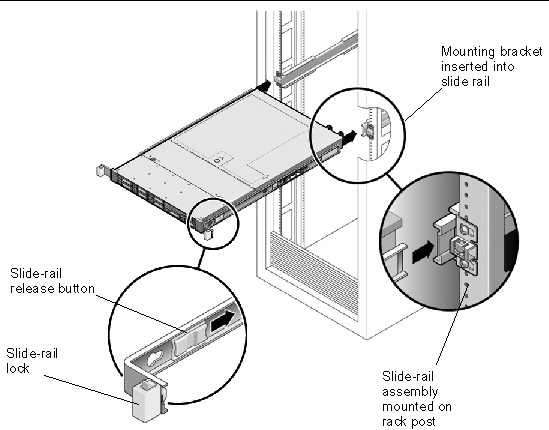

• Bahn -Kit -Installation: Jedes Stück rack montierbarer Geräte verfügt normalerweise über ein eigenes Schienenkit oder verfügt über spezifische kompatible Optionen. Befolgen Sie genau die Anweisungen des Herstellers, um diese Schienen auf die vertikalen Pfosten Ihres Racks zu installieren. Stellen Sie sicher, dass sie eben und sicher in der richtigen Tiefe befestigt sind.
• Montagegeräte: Mit Schienen an Ort und Stelle, Schieben oder heben Sie die Ausrüstung vorsichtig in das Gestell. Für schwere Gegenstände, Dies ist oft ein zweiköpfiger Job. Einmal in Position, Befestigen Sie die Frontplatte der Geräte mit den entsprechenden Schrauben an den Rackschienen (oder Käfigmuttern und Schrauben).
• Kabelmanagement: Dies ist entscheidend für ein sauberes Setup und einen guten Luftstrom.
  • Verwenden Sie die Einheiten mit Rackmontage-Stromverteilungseinheiten (Pdus) für Power Outlets.
  • Routenkabel ordentlich entlang der Seiten oder der Rückseite des Racks mit vertikalen und horizontalen Kabelmanagern, Klettbänder, oder Reißverschlüsse (Nicht zu eng!).
  • Separate Leistungskabel von Datenkabeln, sofern möglich, um Interferenzen zu minimieren.
  • Kennzeichnung Kabel an beiden Enden beschriften.
• Erdung: Stellen Sie sicher.
• Luftstrom optimieren: Installieren Sie Blindpaneele in nicht verwendeten U-Spaces. Dies verhindert, dass heiße Abgasluft die Vorderluftaufnahme Ihrer Ausrüstung zurückzirkulieren, Verbesserung der Kühlungseffizienz.

Nehmen Sie sich Zeit und planen sorgfältig zu einem Fachmann, sicher, und leicht zu verwaltetes Rack-Setup.

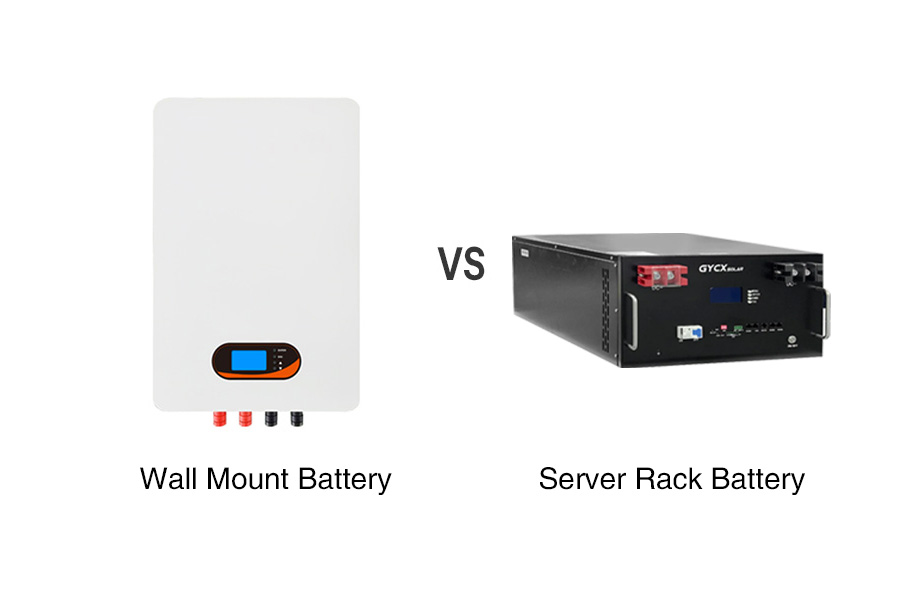

Welches ist eine bessere Wandmontage oder Server -Rack -Batterien?

Wenn es darum geht, Lithium -Batterie -Energiespeicher einzusetzen, speziell für Wohn- oder leichte kommerzielle Anwendungen, Sie begegnen oft zwei wichtige physikalische Formen: schlank, All-in-One Wandmontage -Batterien und mehr industriell aussehend Server -Rack -Batterien (die dann normalerweise in einem Schrank oder Rack untergebracht sind). Also, Welches ist das "besser" Wahl für Sie?

Weder ist universell "besser"; Die ideale Wahl hängt von Ihren spezifischen Bedürfnissen ab, Raum, Kapazitätsanforderungen, Budget, und ästhetische Vorlieben. Wandmontage -Batterien (wie der Tesla Powerwall oder Enphase enchcharge) werden oft für ihr integriertes Design und ihre Wohnattraktivität bevorzugt, eine bestimmte Kapazität in einem ästhetisch ansprechenden Paket anbieten. Server -Rack -Batterien bieten hervorragende Modularität, Hohe Energiedichte innerhalb eines Rack -Fußabdrucks, und sind oft kostengünstiger und flexibler für den Bau größerer oder maßgeschneiderter Systeme, Sie sind großartig für diejenigen, die Skalierbarkeit benötigen oder sich in die vorhandene Rackinfrastruktur integrieren müssen.

Tauchen tiefer: Wiegen Sie Ihre Batterieform -Faktoroptionen ab

Vergleichen wir diese beiden beliebten Ansätze zur Batteriespeicherung:
Wandmontage Batteriesysteme (Z.B., Tesla Powerwall, Enphase enchladung, Soundtrack, LG Energy Solution Resu Prime):

• Vorteile:
  • Ästhetik: Entwickelt, um visuell ansprechend zu sein, oft mit schlankem, modernes Aussehen für die Installation in Garagen geeignet, Versorgungsräume, oder manchmal noch mehr sichtbare Heimatbereiche.
  • All-in-One (Oft): Viele Modelle integrieren die Batterie, BMS, und manchmal sogar ein Hybridwechselrichter in ein einzelnes Gehäuse, Vereinfachung der Installation in gewisser Hinsicht.
  • Markenökosysteme: Kann eine nahtlose Integration bieten, wenn Sie bereits in das Solar- oder Energie -Ökosystem eines bestimmten Herstellers investiert sind.
  • Spezifische Kapazitätspunkte: In der Regel in festgelegten Kapazitäten angeboten (Z.B., 5 kWh, 10 kWh, 13.5 KWH pro Einheit), das kann parallel für mehr Speicherplatz sein.
• Nachteile:
  • Skalierbarkeit: Während Sie parallele Einheiten können, Die Skalierung ist möglicherweise weniger körnig oder teurer pro kWh über einen bestimmten Punkt hinaus im Vergleich zu Rackmodulen.
  • Proprietäre Natur: Einige Systeme können so ausgelegt sein, dass sie am besten funktionieren (oder nur) mit bestimmten Wechselrichtern oder Software aus demselben Hersteller, Potenziell einschränken, um die zukünftige Flexibilität zu begrenzen.
  • Kosten: Kann manchmal höhere Kosten pro kWh haben, vor allem, wenn Sie eine wesentliche Kapazität benötigen, Aufgrund des integrierten Designs und des Brandings.
  • Reparierbarkeit: Ein Problem mit einer Komponente in einer All-in-One-Einheit ist möglicherweise komplexer für den Service.

Server -Rack -Batteriesysteme (Z.B., LFP -Module aus Pylontech, EG4, Festungskraft, Growatt, usw., in einem Rack/Schrank installiert):

• Vorteile:
  • Hohe Modularität & Skalierbarkeit: Extrem einfach zu skalieren, indem sie mehr individuelle hinzufügen (oft ~ 5kwh) parallele Module. Dies bietet eine sehr körnige Kontrolle über die Systemgröße.
  • Kosteneffizienz für größere Systeme: Für größere KWH -Bedürfnisse, Das Aufbau eines Systems mit mehreren Rackmodulen kann oft kostengünstiger pro kWh sein.
  • Flexibilität & Offenheit: Viele LFP-Rack-Batterien sind so konzipiert, dass sie mit einer Vielzahl von Hybrid-Wechselrichtern von Drittanbietern mit offenen Protokollen kommunizieren. (Wie können Busbus oder RS485), Geben Sie Ihnen mehr Auswahl.
  • Hohe Dichte: Ausgezeichnete Energiespeicherdichte innerhalb eines Standard -Rack -Fußabdrucks.
  • Wartungsfähigkeit: Wenn ein Modul ein Problem hat, Es kann oft isoliert oder ersetzt werden, ohne das gesamte System offline zu machen (Abhängig vom Design).
• Nachteile:
  • Ästhetik/Raum: Erfordert ein spezielles Gestell oder Schrank, Dies ist möglicherweise nicht so visuell ansprechend wie eine schlanke Wandeinheit für einige Hausbesitzer und nimmt Platz ein (Obwohl es kompakt ist).
  • Komponentenintegration: Du (oder Ihr Installateur, Wie GYCX Solar) sind verantwortlich für die ordnungsgemäße Integration der Batterien, BMS -Kommunikation, Wechselrichter, und alle notwendigen Gehäuse und Verkabelung, Obwohl viele Komponenten für eine einfache Paarung ausgelegt sind.

GYCX Solar Story: "Wir diskutieren dies oft mit Kunden. Für Frau. Jones, Wer wollte einen sauberen Blick in ihrer Garage und ungefähr 10 kWh Backup, Eine bestimmte Wandmontage war perfekt. Für MR. Chen, Wer hatte einen Workshop außerhalb des Gitters mit Plänen, seine Solar zu erweitern, und brauchte 30 kWh+ mit Platz zum Wachstum, Ein System mit skalierbaren LFP-Server-Rack-Batterien in einem Schrank bot die beste langfristige Flexibilität und den besten Wert.
Es geht darum, die Lösung für die Notwendigkeit anzupassen."

Verstehen, wie Rack -Mount -Systeme funktionieren - ihre Standardisierung, Vorteile wie Organisation und Raumeffizienz, und die Prinzipien der richtigen Einrichtung - sind der Schlüssel, um ihre Rolle in der modernen IT- und Energiespeicherung zu schätzen. Wenn es um Energiespeicher geht, Sowohl dedizierte Wandmontage -Batterien als auch vielseitige Server -Rack -Batterien bieten hervorragende Lösungen.
Bei GYCX Solar, Wir haben das Know -how, um robuste Energiespeicherlösungen mit beiden Ansätzen zu entwerfen und zu installieren, Immer einen Safe sicherstellen, effizient, und gut organisiertes System. Wenn Sie die Rack -Mount -Batterien erforschen oder verschiedene Speicherformfaktoren vergleichen, greifen Sie an uns. Wir sind hier, um Ihnen dabei zu helfen, Ihre Bedürfnisse effektiv zu betreiben.
