¿Qué hacen las baterías de apilamiento??

¿Qué hacen las baterías de apilamiento??
¿Está buscando construir un sistema robusto de almacenamiento de energía y encontrar la idea de "apilar baterías"? Tal vez se pregunte qué logra exactamente eso y cómo funciona. Este enfoque modular se trata de proporcionar flexibilidad y escalabilidad para satisfacer sus necesidades específicas de energía y energía., especialmente para sistemas solares o de respaldo.

Esencialmente, apilamiento de baterías: al referirse a modernos, Unidades modulares especialmente diseñadas, a menudo usando fosfato de hierro de litio (LFP) Química: le permite aumentar sistemáticamente su capacidad total de almacenamiento de energía (kWh) mediante módulos de conexión eléctricamente en paralelo. En algunas configuraciones específicas, También se puede utilizar para aumentar el voltaje general del sistema mediante la conexión de módulos en serie. Es un método que ofrece un espacio de eficiencia del espacio, organizado, y solución escalable para construir una reserva de energía que coincida perfectamente con sus demandas en evolución.

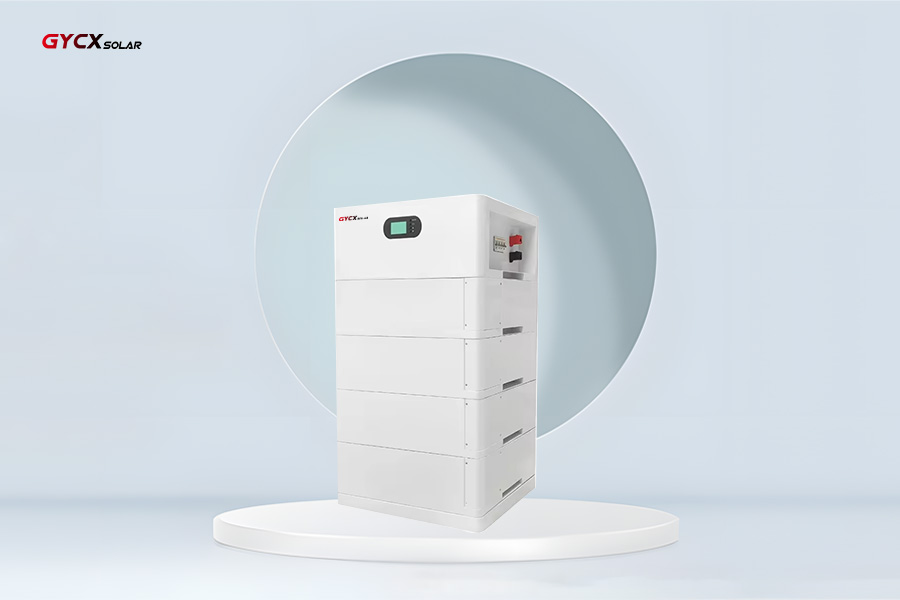

Imagen que muestra algunas unidades de batería modular que se apilan o colocan perfectamente en una rejilla, con flechas que indican potencial para agregar más.
Apilando baterías para almacenamiento de energía escalable

En Solar Gycx, nuestro Apilando productos de batería, Como los populares módulos de rack de servidor LFP de 48V, están en el corazón de muchas de nuestras soluciones de energía solar personalizadas. Proporcionan a nuestros clientes el poder de comenzar con lo que necesitan y se expanden más tarde.. Exploremos qué "apilamiento" se trata.

¿Qué es una batería de pila??

Has escuchado el término "pila de batería" o "batería apilable." ¿Es esta alguna colección de baterías colocadas juntas?, o se refiere a un más específico, Tipo de sistema diseñado? Comprender esta definición es clave para apreciar el diseño moderno de almacenamiento de energía.

A "Batería de pila" sistema (o batería apilable) está compuesto por módulos de batería individuales que están específicamente diseñado por los fabricantes para colocarse físicamente juntos en una disposición estable (ya sea apilado directamente si está diseñado para ello, o instalado en un estante o gabinete dedicado) y luego interconectado eléctricamente para funcionar como un solo, banco de baterías más grande. Cada módulo en dicho sistema generalmente contiene su propia variedad de celdas de batería (A menudo, LFP de iones de litio por seguridad y longevidad), un sistema integrado de gestión de baterías (BMS) para protección y monitoreo, y terminales o conectores especialmente diseñados que facilitan la vinculación fácil y segura con otros módulos. La idea central es la modularidad para construir una solución de almacenamiento de energía personalizada y escalable..

Diagram illustrating a single battery module (with cells and BMS indicated) and then multiple modules forming a
Componentes de un sistema de batería de pila

Sumergirse: Diseñado para sinergia

El concepto de una "batería de pila" El sistema gira en torno a varios principios de diseño clave:

  • Modularidad: Cada unidad de batería es un estandarizado, módulo autónomo. Esto es fundamental porque permite a los usuarios comenzar con una capacidad que satisface sus necesidades y presupuesto iniciales, y luego agregue módulos más idénticos más tarde si sus requisitos de energía crecen. Este "pago por ti mismo" El enfoque es muy valorado.
  • Diseñado para la integración física: Estos módulos no son solo bloques sueltos. A menudo presentan:
    • Trampas entrelazadas: Algunos diseños permiten que los módulos hagan clic o se bloqueen de forma segura cuando se apilan directamente.
    • Dimensiones estandarizadas: Muchos, como baterías de estante de servidor, están construidos para encajar con precisión en bastidores de 19 pulgadas o recintos personalizados, Asegurando un buen, compacto, y ensamblaje estable.
  • Interconexión eléctrica diseñada: Los terminales y los conectores están diseñados para un enlace eléctrico seguro y eficiente, ya sea en serie (Para aumentar el voltaje) o, Más comúnmente para la expansión de la capacidad a un voltaje establecido, en paralelo. Esto a menudo implica barras colectivas robustas o cables de calibre pesado..
  • Sistema integrado de gestión de baterías (BMS) por módulo: Este es un sello distintivo de las baterías de litio apilables modernas. Cada módulo generalmente tiene su propio BMS que monitorea la salud de las células, protege contra sobrecarga/descarga, sobrecorriente, y temperaturas extremas, y realiza el equilibrio celular. Estas unidades BMS individuales a menudo se comunican con un controlador maestro o el inversor del sistema para garantizar que todo el banco multimódulo funcione armoniosamente y de manera segura..
    El propósito es claro: Para crear un más grande, personalizado, manejable, y sistema de almacenamiento de energía escalable desde bloques de construcción estandarizados. Esto es muy diferente de simplemente acumular baterías no relacionadas, que sería inseguro e ineficiente.

¿Está bien apilar baterías una encima de la otra??

La seguridad es primordial cuando se trata de cualquier forma de almacenamiento de energía. Entonces, Cuando hablamos de "apilando las baterías," particularmente colocarlos uno encima de otro, ¿Es esta una práctica segura?, o hay riesgos inherentes involucrados?

Es OK y seguro apilar módulos de batería directamente uno encima del otro solo si El fabricante los diseñan y certifica específicamente para dicho apilamiento físico directo. Estos módulos especialmente diseñados tendrán características como reforzados, entrelazarse para garantizar la estabilidad mecánica, Distribución de peso apropiada, y habrá contabilizado la gestión térmica (flujo de aire) Entre unidades. Las baterías de apilamiento arbitrariamente no están diseñadas para esto, especialmente los diferentes tipos o tamaños, es peligrosa y puede conducir a la inestabilidad, cortocircuitos, calentamiento excesivo, y daño. Siempre adhiera estrictamente a las pautas de instalación del fabricante.

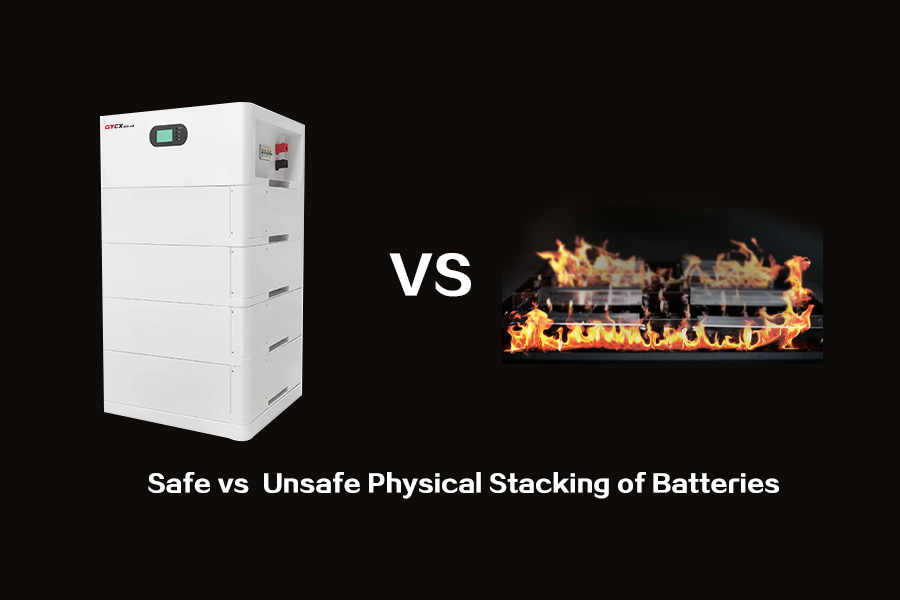

Imagen contrastante correctamente apilada, módulos de batería especialmente diseñados (p.ej., con características entrelazadas) con un
Seguro vs. Apilamiento físico inseguro de baterías

Sumergirse: La importancia del diseño para apilamiento seguro

Los fabricantes que diseñan baterías para apilarse directamente consideran varios aspectos críticos de seguridad y estructurales:

  • Fuerza y ​​diseño de la carcasa: La carcasa de la batería debe ser lo suficientemente robusta como para soportar el peso de los módulos apilados sobre ella sin deformarse, agrietamiento, o comprometer los componentes internos. Características entrelazadas (surcos, cortina a la italiana, etc.) a menudo se incorporan para evitar que los módulos cambien o se deslicen.
  • Límites de peso: Siempre habrá un límite especificado por el fabricante en cuántas unidades se pueden apilar de manera segura directamente. Exceder esto puede conducir a la inestabilidad y la falla estructural.
  • Ventilación y gestión térmica: Los módulos de apilamiento de cerca pueden restringir el flujo de aire y la trampa de calor generado durante la carga y descarga. Los diseños destinados al apilamiento directo deben tener en cuenta esto, quizás con canales aéreos incorporados, Requisitos de espaciado específicos, o usando químicos (como LFP) que tienen una mejor estabilidad térmica. La ventilación obstruida es un grave riesgo de seguridad.
  • Centro de gravedad y estabilidad: Un alto, La pila estrecha puede volverse inestable. Las dimensiones generales y cómo se distribuye el peso son cruciales. La superficie en la que se apilan también debe estar nivelado y capaz de soportar el peso total.
  • Batinas de estante de servidor: un "apilado" común "" Acercarse: Muchos de los "apilables" baterías de litio GYCX Solar funciona con, Como módulos de rack de servidor LFP, están diseñados para ser "apilados" verticalmente dentro de un estante o gabinete de equipos de 19 pulgadas. En este escenario común, Cada módulo suele ser compatible con su propio conjunto de rieles o un estante dentro del estante. Mientras que están dispuestos físicamente uno por encima del otro, El estante proporciona el soporte estructural principal, Asegurar la colocación segura y el espacio adecuado para el flujo de aire. Esto es diferente de los módulos diseñados para soportar el peso completo de los demás directamente en sus carcasas..

Historia solar gycx: Siempre enfatizamos a nuestros clientes que "apilable" no significa "cualquier batería, de cualquier manera ". Por ejemplo, Al instalar nuestras baterías de rack de servidor LFP, Utilizamos sistemas de estanterías certificados que aseguran que cada módulo de ~ 5 kWh sea compatible adecuadamente y tiene una ventilación adecuada. Es esta atención al apilamiento de ingeniería lo que garantiza tanto la seguridad como el rendimiento óptimo para su almacenamiento de energía solar."

¿Cómo funcionan las baterías de apilamiento??

¿Cuál es el principio subyacente que hace que el apilamiento de las baterías sea efectivo?? ¿Cómo estos módulos individuales combinan su energía y energía para trabajar como un, unidad cohesiva? "Apilando baterías" trabaja a través de una combinación de inteligente diseño físico para una disposición segura y preciso interconexión eléctrica Para lograr las características del sistema deseadas.

Físicamente, Las baterías apilables están diseñadas para estables, ensamblaje del espacio-eficiente, ya sea a través de casquillos de enclavamiento o colocando bastidores estandarizados. Electricamente, Estos módulos se conectan de una de dos formas principales:

  1. En la serie: A aumentar el voltaje total del banco de baterías mientras mantiene la capacidad de la hora del amplificador (de una sola cadena) lo mismo.
  2. En paralelo: A Aumentar la capacidad total de la hora del amplificador (y así total de energía almacenada en kwh) y capacidad de entrega de corriente mientras mantiene el voltaje igual que un solo módulo.
    Los sistemas integrados de gestión de baterías (BMS1. ) Dentro de cada módulo juega un papel crucial en el monitoreo y la protección de sus respectivas células, y a menudo se comunican entre sí o un inversor/controlador central para administrar todo el "pila"" cohesivamente.

A split diagram: Left side shows physical stacking (modules fitting together or in a rack). Right side shows electrical options: a series connection diagram and a parallel connection diagram.
Cómo funcionan las baterías de apilamiento: Físico & Eléctrico

Sumergirse: La sinergia del diseño físico y eléctrico

Veamos ambos aspectos:

  • Arreglo físico:
    • Apilamiento directo (si se diseña): Módulos encajan de forma segura, a menudo con características de alineación.
    • Montaje de estantería (Común para las baterías de rack de servidor LFP): Los módulos se deslizan en bastidores estandarizados de 19 pulgadas en rieles o estantes, permitiendo una alta densidad, cableado organizado, y flujo de aire administrado. Esta es una forma muy común y robusta de "Stack" baterías para sistemas de almacenamiento de energía.
    • Gestión térmica: La disposición física debe permitir que el calor generado durante la operación se disipe. Esto se tiene en cuenta en el diseño de los módulos y cualquier gabinete adjunto.
  • Interconexión eléctrica:
    • Conexión en serie (Apilamiento de voltaje): Como cubierto antes, Conectando módulos positivos a negativos suma sus voltajes. Esto podría hacerse para cumplir con los requisitos de voltaje de entrada de un inversor o carga específico. La capacidad de la hora del amplificador de la cadena de la serie se limita a la del módulo individual más pequeño en la cadena.
    • Conexión paralela (Apilamiento de capacidades): Conectar todos los terminales positivos juntos y todos los terminales negativos juntos mantiene el voltaje igual que un solo módulo, pero resume sus capacidades de la hora de amplificador. Este es el método más común para ampliar el almacenamiento total de energía. (kWh) En sistemas como 48V LFP Server Battery Banks para solar. Si tiene tres módulos de 48V 100Ah en paralelo, Obtienes un banco de 48V 300AH.
  • Papel de los BMS en una pila:
    • Protección de módulos individuales: Cada BMS protege sus propias células.
    • Comunicación (A menudo): En sistemas sofisticados, Las unidades BMS pueden comunicarse con el inversor (p.ej., Vía en el autobús o rs485). Este "bucle cerrado" La comunicación permite al inversor optimizar la carga en función del estado de la batería en tiempo real (Voltaje, temperatura, estado de cargo del BMS), que es vital para la salud y la longevidad de las baterías de litio. También permite un monitoreo preciso del sistema.

La forma en que funciona "funciona" para la mayoría de las modulares de Gycx Solar Apilando productos de batería (Como nuestras baterías de rack de servidor LFP de 48V) es paralelo a estos módulos de 48V para lograr el almacenamiento de kilovatio-hora deseado. El apilamiento físico en un bastidor hace que la instalación compacta, limpio, y fácil de servicio.

¿Se pueden apilar las baterías de iones de litio??

Es probable que esté considerando la tecnología de iones de litio por sus muchas ventajas, como la densidad de energía y la vida del ciclo.. Una pregunta clave entonces se convierte en: ¿Es esta química de batería avanzada adecuada para estos modulares?, configuraciones apiladas?

Sí, absolutamente. Muchas baterías de iones de litio están específicamente diseñadas e ideales para apilar, con fosfato de hierro de litio (LFP o Lifepo₄) -que es un tipo de batería de iones de litio, es una opción particularmente popular y excelente para tales aplicaciones. Las características de seguridad inherentes de LFP, Su larga vida en ciclo, y la facilidad con la que los sofisticados sistemas de gestión de baterías (BMS) Se puede integrar, las baterías LFP modulares perfectas para crear sistemas de almacenamiento de energía apilados confiables y escalables para solar, respaldo, y uso fuera de la red.

Image of various modern lithium-ion battery modules clearly designed for stacking – some server rack style, perhaps some with visible interlocking features.
Módulos de batería de iones de litio apilables (Focus LFP)

Sumergirse: La idoneidad de iones de litio para apilar

He aquí por qué la tecnología de iones de litio, especialmente LFP, Funciona muy bien en diseños apilables:

  • Alta densidad de energía (En relación con las químicas mayores): Las baterías de iones de litio pueden almacenar más energía en un espacio y peso determinados en comparación con las tecnologías más antiguas como el ácido de plomo. Esto los hace prácticos para crear compactos, sistemas apilados de alta capacidad.
  • Ventajas de química de LFP para apilar:
    • Seguridad: LFP es reconocido por su estabilidad térmica y resistencia al fugitivo térmico, un factor de seguridad crítico cuando los módulos se agrupan de cerca.
    • Vida útil prolongada: Las células LFP pueden soportar miles de ciclos de carga/descarga, Alinearse perfectamente con la naturaleza de inversión a largo plazo del almacenamiento de energía escalable.
    • Robustez: Manejan bien las descargas profundas y generalmente tienen una tolerancia a la temperatura de funcionamiento más amplia que otras químicas de litio, Aunque todavía se prefieren temperaturas óptimas.
  • Integración sofisticada de BMS: Baterías de iones de litio requerir un BMS para una operación segura y óptima. Los módulos de litio apilables modernos tienen unidades BMS avanzadas integradas a nivel de módulo. Esta gestión granular es esencial al combinar múltiples módulos en un banco más grande., Asegurar que cada módulo y sus células estén protegidos y equilibrados.
  • Modularidad por diseño: Los fabricantes están diseñando cada vez más baterías de iones de litio (especialmente LFP) con modularidad como característica central. Esto incluye:
    • Factores de forma estandarizados (como unidades de estante de servidor).
    • Puntos de conexión eléctrica fáciles de usar y seguros para el cableado en serie o paralelo.
    • Protocolos de comunicación para la interacción BMS con inversores y otros módulos.
  • Ejemplos: El 48V baterías de litio de montaje en vestria Que GYCX Solar utiliza con frecuencia es un excelente ejemplo. Estos son módulos de iones de litio LFP diseñados para instalarse fácilmente en bastidores, conectado en paralelo para acumular grandes capacidades de almacenamiento. Muchos sistemas modernos de baterías residenciales montados en la pared también usan litio en un modular, aunque a menudo propietaria, diseño apilable o expandible.

Es importante distinguir esto de las células de iones de litio sueltas arbitrariamente (Como 18650 o células de bolsa, no en un módulo de protección con un BMS). Eso sería extremadamente peligroso. Siempre use la batería módulos que están diseñados específicamente por el fabricante para apilar e interconexión.


"Apilando baterías," Cuando se realiza con unidades modulares de litio modulares específicas como LFP, es una forma poderosa de crear flexibles, escalable, y sistemas de almacenamiento de energía eficientes. Le permite adaptar su capacidad o voltaje de almacenamiento a sus necesidades exactas y proporciona una ruta clara para la futura expansión. Seguridad, como siempre, proviene del uso de baterías diseñadas para este propósito y seguir las pautas del fabricante para la instalación.

Si está interesado en saber cómo Gycx Solar's Apilando productos de batería puede proporcionar una solución de almacenamiento de energía personalizada y confiable para su instalación solar o necesidades de energía de respaldo, Comuníquese con nuestro equipo de expertos. Estamos aquí para ayudarlo a construir la base perfecta.


  1. Conozca los sistemas de gestión de baterías para comparar y comprender mejor los conceptos de datos asociados con las baterías de litio. Esto lo ayudará a elegir un producto que se adapte mejor a sus necesidades..
