Guide complet du montage en rack de batteries au lithium: Vous voudrez peut-être savoir
Les options de stockage d’énergie semblent souvent écrasantes et déroutantes. Vous voulez une alimentation de secours fiable, mais le jargon technique et les choix infinis rendent difficile la décision.
Une batterie montée en rack est une unité modulaire de stockage d'énergie au lithium conçue pour s'adapter aux racks de serveur standard.. Il offre une puissance évolutive, efficacité peu encombrante, et intégration facile avec les onduleurs solaires, ce qui en fait un choix idéal pour les systèmes énergétiques domestiques et commerciaux.
J'ai vu de nombreux clients se débattre avec un câblage compliqué et des batteries au plomb encombrantes.. Ils m'appellent souvent pour chercher une solution plus propre. Ce guide détaille tout ce que vous devez savoir sur les batteries montées en rack pour vous aider à faire le bon choix..
Qu'est-ce qu'une batterie montée en rack et comment ça marche?
Les batteries encombrantes occupent un espace précieux au sol dans votre maison ou votre entreprise.. Vous avez besoin d'une solution compacte qui stocke l'énergie sans encombrer votre environnement.

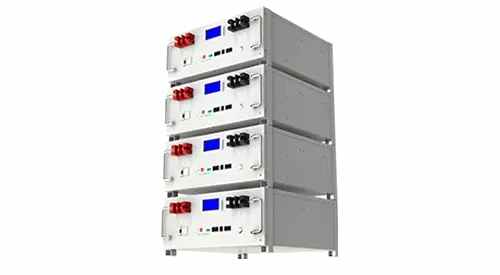

Une batterie montée en rack fonctionne en empilant des modules de batterie individuels verticalement dans une armoire standard.. Ces modules se connectent ensemble pour agir comme une grande source d'énergie, vous permettant d'étendre facilement votre capacité.

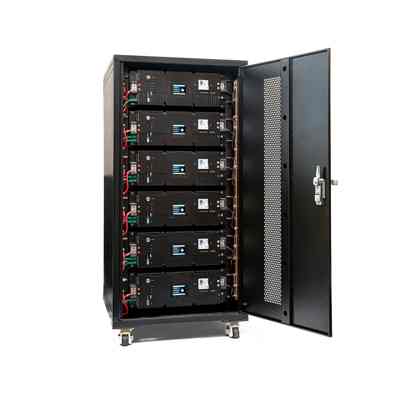

Je veux expliquer la philosophie du design ici. Le concept vient de l'industrie informatique. Les racks de serveurs économisent de l'espace en empilant les équipements. Les fabricants d’énergie solaire l’ont appliqué aux batteries. Une batterie standard montée en rack a généralement une largeur de 19 pouces. Cette taille s'adapte aux armoires de serveur standard. Vous glissez la batterie dans l'emplacement et la fixez avec des vis.
Le système fonctionne via des connexions parallèles. Vous connectez la borne positive d'une batterie à la borne positive de la suivante. Tu fais la même chose pour les bornes négatives. Cela augmente le ampérage total et capacité1 tout en gardant la même tension. Par exemple, si vous disposez d'un module de 5,12 kWh, en ajouter un deuxième vous donne 10,24 kWh. Vous n'avez pas besoin de recâbler tout le système. Vous ajoutez simplement un autre module au rack.
Composants du système
Chaque module contient des cellules de batterie et un système de gestion de batterie (GTC). Les cellules stockent l'énergie. Le BMS surveille la santé des cellules. Il vérifie la tension et la température. Cette approche modulaire rend la maintenance très simple. Si un module a un problème, tu le supprimes. Le reste du système continue de fonctionner. Ceci est différent des unités murales traditionnelles où l'ensemble du système peut tomber en panne..
| Fonctionnalité | Batterie de montage en rack | Batterie à montage mural |
|---|---|---|
| Installation | Empilé dans une armoire | Monté sur un mur |
| Extensibilité | Haut (ajouter des modules au rack) | Faible (espace mural limité) |
| Entretien | Modules faciles à échanger | Plus difficile à retirer l'unité |
| Empreinte | Faible encombrement vertical | Grande surface murale |
Quel est le rôle du boîtier de commande principal de la batterie montée en rack?
Les pannes du système de stockage d’énergie peuvent vous coûter très cher. Vous vous inquiétez des risques de sécurité et du manque de surveillance adéquate de vos équipements coûteux.

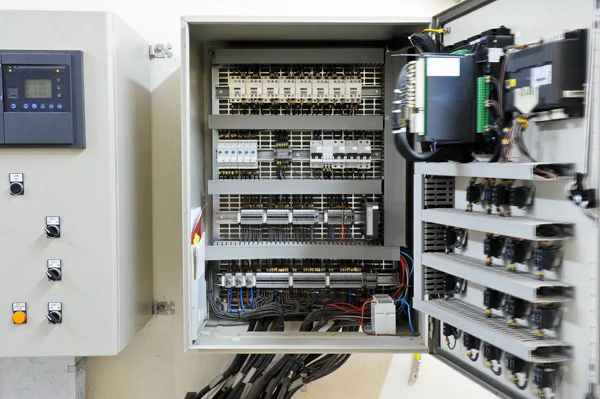

Le boîtier de commande principal agit comme le cerveau central du groupe de batteries. Il gère la communication entre les modules de batterie et l'onduleur, garantir une charge et une décharge sûres sur l’ensemble de la banque.
Je dis souvent à mes clients que les modules de batterie sont les muscles, mais le boîtier de commande est le cerveau. Dans un grand système de rack, vous pourriez avoir dix ou quinze modules de batterie. Sans boîtier de commande principal, ces modules pourraient ne pas bien fonctionner ensemble. Le boîtier de commande principal, souvent appelé Master BMS ou boîtier de commande haute tension, collecte les données de chaque module.
Il équilibre la tension entre les modules. Si un batterie se charge plus vite que les autres, le boîtier de commande régule le courant. Cela empêche la surcharge. Il protège la durée de vie de votre investissement. Le boîtier de commande gère également la communication externe. Il parle à votre onduleur solaire. Il utilise des protocoles comme CAN ou RS485 pour indiquer à l'onduleur combien de charge il reste.
Sécurité et surveillance
Le boîtier de commande fournit une interface utilisateur. Vous pouvez voir la tension et le courant totaux sur un écran. Il contient également le disjoncteur principal. En cas d'urgence, il coupe l'alimentation de tout le rack. Cela ajoute une couche de sécurité critique pour les applications commerciales.
- Agrégation de données: Collecte les données de santé de tous les modules connectés.
- Communication de l'onduleur: Envoie des données d'état de charge à l'onduleur.
- Protection du système: Déconnecte le circuit lors de courts-circuits ou de surchauffes.
- Mises à jour du micrologiciel: Vous permet de mettre à jour le logiciel pour l'ensemble de la pile.

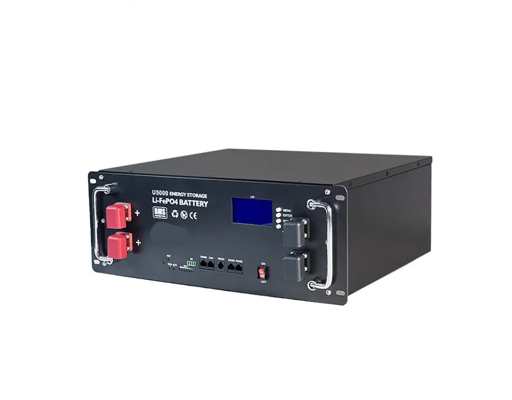

Quels sont les avantages d'une batterie rack LiFePO4?
Les vieilles batteries au plomb meurent rapidement et nécessitent un entretien constant. Vous détestez l'idée de dépenser de l'argent pour des remplacements toutes les quelques années.
Les batteries rack LiFePO4 offrent un cycle de vie très long et une stabilité thermique élevée. Ils fournissent une puissance de sortie constante, facturer plus rapidement, et ne nécessitent presque aucun entretien par rapport aux anciennes technologies de batterie.
Je recommande toujours le Lithium Fer Phosphate (LiFePO4) chimie à mes clients. Il s'agit actuellement de la technologie au lithium la plus sûre disponible. La structure chimique est très stable. Il ne s’enflamme pas facilement comme les autres types de lithium. Ceci est crucial pour les batteries installées à l’intérieur d’une maison ou d’une usine.
Le plus grand avantage est la durée de vie. Une bonne batterie LiFePO4 peut durer 6,000 cycles ou plus. Si vous faites du vélo une fois par jour, c'est fini 15 années de service. Les batteries au plomb tombent souvent en panne après 500 à 1,000 cycles. Vous économisez beaucoup d’argent à long terme car vous n’achetez pas de remplacements.
Évolutivité et espace
La conception de montage en rack amplifie les avantages du LiFePO4. Vous obtenez une densité énergétique élevée dans un petit espace. Vous pouvez empiler 50 kWh d’énergie dans un espace de la taille d’un réfrigérateur. C'est parfait pour les entreprises disposant de locaux techniques limités.. La taille standardisée signifie également que vous n'êtes pas enfermé dans une forme exclusive.
| Avantage | Description | Valeur pour vous |
|---|---|---|
| Sécurité | Chimie thermique stable | Risque d'incendie réduit |
| Longévité | 6000+ cycles de vie | Coût total de possession réduit |
| Efficacité | 95% profondeur de décharge | Plus d'énergie utilisable par charge |
| Lester | Plus léger que le plomb | Manipulation et installation plus faciles |
Où pouvez-vous appliquer une batterie au lithium montée en rack?
Les pannes de courant arrêtent vos activités commerciales et perturbent votre vie. Vous avez besoin d'une solution de sauvegarde adaptée à différents scénarios, des maisons aux grandes usines.
Vous pouvez utiliser des batteries montées en rack dans les maisons résidentielles, centres de données commerciaux, et stations de base télécoms. Ils sont parfaits pour les systèmes solaires hors réseau et les configurations d'énergie hybride qui nécessitent de grandes réserves d'énergie..
Je vois ces piles utilisées partout maintenant. Dans le passé, ils étaient uniquement destinés aux salles de serveurs. Maintenant, les utilisateurs résidentiels les adorent. Un propriétaire peut acheter une petite armoire à deux modules. Au fur et à mesure que leur famille s'agrandit ou qu'ils achètent un véhicule électrique, ils achètent deux modules supplémentaires. Le système grandit avec eux. Cette flexibilité est propre à supports de rack2.
Pour mes clients commerciaux, ceux-ci sont essentiels. Les usines les utilisent pour le « rasage des pointes »." L'électricité coûte plus cher aux heures de pointe. L'usine charge les batteries la nuit lorsque l'énergie est bon marché. Ils utilisent l'énergie de la batterie pendant la journée. Cela réduit considérablement leur facture d’électricité.
Cas d'utilisation spécifiques
- Télécommunications: Les stations de base ont besoin d’une alimentation fiable 24/7. Les batteries rack s’intègrent parfaitement dans les armoires télécoms existantes.
- Vivre hors réseau: Les personnes vivant dans des zones reculées ont besoin d'un grand espace de stockage. Les systèmes de racks leur permettent de construire des banques massives pour survivre aux jours sans soleil.
- Microréseaux: Les communautés peuvent partager un grand système de stockage en rack pour stabiliser leur réseau local.
- Sauvegarde d'urgence: Les hôpitaux et les centres de données les utilisent pour combler le fossé avant le démarrage des générateurs diesel.
Conclusion
Les batteries montées en rack vous offrent une sécurité, gain de place, et une solution énergétique évolutive. Que ce soit pour la maison ou l'entreprise, ils simplifient le stockage et sécurisent votre avenir énergétique.
