Hur viktigt är batterispelet?

Hur viktigt är batterispelet?
När du planerar en batteriinstallation, Huruvida det är för ett litet DIY -projekt eller ett stort hem Energilagringssystem, Vi fokuserar ofta på batteriets kapacitet och kemi. Men hur är det med hårdvaran som håller allt ihop - batterifästet eller hållaren? Är det bara ett enkelt tillbehör, eller är det en kritisk komponent?

Batterifästet är oerhört viktigt. Det är en grundläggande komponent för säkerhet, stabilitet, och lång livslängd. En väl utformad konsol ger viktigt mekaniskt stöd, säkerställer elektrisk säkerhet genom att förhindra kortkretsar, hjälper till med termisk hantering genom att tillåta korrekt luftflöde, och garanterar en säker, stabil installation. I stort, Tunga system som ett modernt väggmonteringsbatteri, konsolen är en icke-förhandlingsbar, Precisionskonstruerad säkerhetsenhet.

På Gycx Solar, Vi ser monteringssystemet inte som ett tillbehör, Men som en integrerad del av själva batterilösningen. Ett bra batteri är bara lika pålitligt som installationen. Låt oss utforska den avgörande rollen som batterihållare och parenteser.

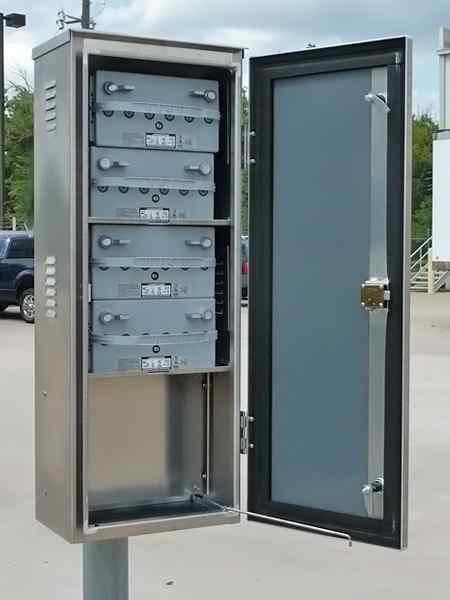

Vad är syftet med en batterilhållare?

Vad gör en batterilhållare eller konsol faktiskt? Är det bara för att hålla saker som ser snygga och snygga ut, eller tjänar det en mer kritisk funktion?

Det primära syftet med en batterilhållare eller konsol är att Håll säkert ett eller flera batterier i ett fast läge, Skydda dem från fysisk chock, vibration, och rörelse. Detta säkerställer i sin tur elektrisk säkerhet genom att isolera terminaler, förhindrar skador på batterierna och ledningar, och ger den strukturella grunden för en organiserad installation med rätt luftflöde för kylning.

Dyk djupare: De fyra pelarna i en kvalitetsfäste

Låt oss titta på de viktigaste funktionerna för en batterispel, Från en liten AA-hållare till ett stort väggmonteringssystem för en hembess:

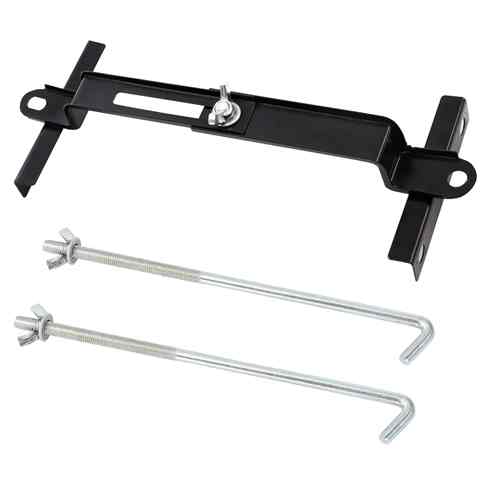

1. Mekaniskt stöd och skydd: Detta är dess mest uppenbara jobb. En konsol förhindrar att batterier rör sig runt, fallande, eller utsätts för överdriven vibrationer, som alla kan orsaka interna skador eller bryta elektriska anslutningar. För en kraftig väggmonteringsbatteri, som kan väga över 100 kg, Konsolen är en viktig bit av konstruktionsteknik som säkert fäster enheten på byggnaden.
2. Elektrisk säkerhet: Genom att hålla varje battercell eller modul i en specifik, fast position, Hållaren förhindrar att terminaler av misstag rör vid varandra eller andra ledande ytor, vilket skulle orsaka en farlig kortslutning. Det tillhandahåller den nödvändiga separationen och fungerar som en icke-ledande barriär.
3. Termisk ledning (Kyl): Batterier genererar värme när de laddar och släpps ut. En väl utformad konsol eller racksystem säkerställer att det finns tillräckligt utrymme runt varje batterimodul för luft att cirkulera. Detta luftflöde är avgörande för att sprida värme och hålla batterierna inom deras optimala driftstemperatur. Detta är särskilt avgörande för batterilongens liv, fuktigt klimat som Singapores.
4. Organisation och service: Ett ordentligt monteringssystem ger en ren, organiserad layout. Det gör ledningarna enklare och säkrare, och säkerställer att batterierna är tillgängliga för inspektion eller tjänst av en kvalificerad tekniker om någonsin behövs.

En batterispel är inte bara en bit plast eller metall; Det är en konstruerad komponent som direkt bidrar till säkerheten och prestandan för hela batterisystemet.

Ökar batteriinnehavarna spänningen?

När du ser en batterilhållare med platser för flera batterier, Du kanske undrar om innehavaren själv gör något elektriskt för att ändra produktionen. Ökar batterilhållaren spänningen?

Nej, de batterilhållaren eller konsolen ökar inte spänningen. Det är en rent mekanisk komponent utformad för att hålla batterierna. Batteribankens spänning ökas endast av sätt batterierna är elektriskt kopplade ihop inom hållaren eller racket. Speciellt, Spänningen ökar när du ansluter batterier i serier. Innehavaren underlättar helt enkelt dessa anslutningar.

Dyk djupare: Separera mekaniska och elektriska funktioner

Det är viktigt att förstå skillnaden mellan den fysiska hållaren och den elektriska kretsen:

• Innehavarens jobb (Mekanisk): Plast- eller metallfästet ger den fysiska strukturen. Det håller batterierna säkert och ger ledande terminaler eller kontakter för dig att göra dina anslutningar.
• Ledningens jobb (Elektrisk): Hur du ansluter dessa terminaler bestämmer den elektriska utgången.
  • Serieanslutning (Ökar spänningen): Om du ansluter batterierna som är positiva till negativa i en kedja, deras spänningar läggs upp. Till exempel, En hållare för fyra 1,5V AA -batterier anslutna i serie kommer att producera 6V (1.5V + 1.5V + 1.5V + 1.5V). Innehavarens interna kontakter är förbundna för att göra dessa serianslutningar automatiskt.
  • Parallellanslutning (Ökar kapaciteten): Om du skulle ansluta alla positiva terminaler och alla negativa terminaler tillsammans, spänningen skulle förbli 1,5V, Men kapaciteten (i MAh) skulle vara fyra gånger större.

Denna princip gäller i alla skalor. För vår stora väggmonteringsbatteri System på GYCX Solar, Den tunga konsolen har enheten, Men det är den inre ledningen och anslutningen till växelriktaren som definierar systemets elektriska egenskaper. Själva konsolen är passiv.

Hur är batterilagare anslutna?

Så om hållaren själv inte ställer in spänningen, Hur är batterierna i det faktiskt anslutna för att uppnå ett önskat resultat?

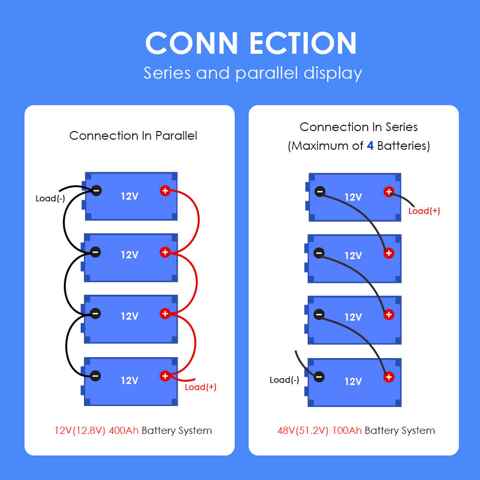

Batteriehållare, eller mer, moduler i en batteribank, är anslutna elektriskt på ett av två grundläggande sätt:

1. I serie: Anslutande batterier positivt till negativt till Öka den totala spänningen.
2. Parallell: Anslutande batterier positiva till positiva och negativa till negativa till Öka den totala kapaciteten (i amp-timmar eller ah).
   Valet av anslutningsmetod beror helt på kraven i systemet du driver.

Dyk djupare: De två sätten att bygga en batteribank

Låt oss titta på varje metod:

• Serieanslutning (för högre spänning):
  • Hur: Du skapar en kedja, ansluter till (+) terminal av det första batteriet till (-) andra terminal, de (+) av den andra till (-) av den tredje, och så vidare.
  • Resultat: Spänningarna läggs upp. Amp-timmen (ah) Kapaciteten förblir densamma som ett enda batteri i kedjan.
  • När man ska använda: När du behöver en högre spänning än ett enda batteri ger. Till exempel, Vissa golfvagnar eller industriutrustning kan kräva en 24V, 36V, eller 48V -system byggt av mindre 12V -batterier.
• Parallellanslutning (för högre kapacitet):
  • Hur: Du ansluter alla (+) terminaler tillsammans till en enda positiv ledning, och alla (-) terminaler tillsammans till en enda negativ ledning.
  • Resultat: Spänningen förblir densamma som ett enda batteri. Amp-timmen (ah) Kapaciteter läggs till.
  • När man ska använda: När du är nöjd med systemspänningen men behöver mer energilagring och en längre runtime. Detta är den vanligaste metoden för att utvidga solenergilagring. Till exempel, på Gycx Solar, vår väggmontabatteri eller rackmonteringssystem använder ofta flera 48V -batterimoduler anslutna parallellt för att öka den totala kWh -kapaciteten för ett hem.

Gycx solhistoria: "En klient ville ha längre säkerhetskopieringstid för sitt 48V solsystem. De hade redan en av våra 100AH -batterimoduler. Lösningen var enkel: Vi installerade en andra 100AH -modul och anslutit den parallellt med. Detta höll systemet på 48V men fördubblade deras lagringskapacitet till 200Ah, Att ge dem den utökade runtime de behövde."

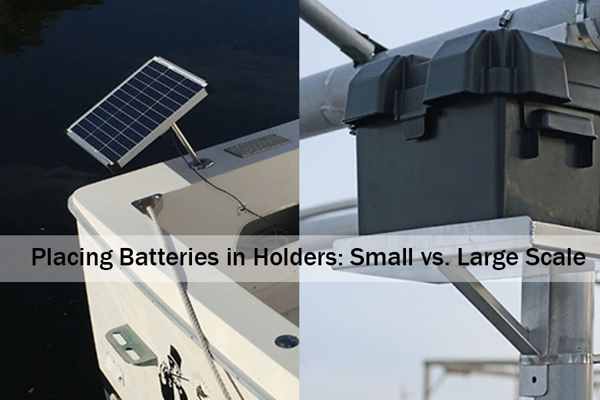

Hur man placerar batteri i batterilhållaren?

Oavsett om du har att göra med små hushållsbatterier eller en stor energilagringsenhet, Att placera batteriet i hållaren eller konsolen korrekt är ett kritiskt steg för säkerhet och korrekt funktion.

För små batterier, detta betyder Kontrollera för korrekt polaritet (+ och -) och säkerställa en säker passform. I stort, Tunga system som en professionell väggmonteringsbatteri, Processen är mycket mer involverad och bör hanteras av kvalificerade tekniker. Det innebär säkert bultar konsolen till en strukturellt sund vägg Och sedan försiktigt lyfta och låsa den tunga batterenheten på konsolen Enligt tillverkarens exakta instruktioner.

Dyk djupare: Installationsprocessen

Låt oss titta på processen för en stor, professionell:

1. Platsbedömning och förberedelser: En professionell installatör identifierar först en lämplig plats som är cool, torka, och strukturellt sund. För ett tungt väggmonterat batteri, Detta innebär att lokalisera väggbultarna eller förstärka väggen för att hantera vikten, som kan överstiga 100 kg.
2. Montering av konsolen: Den tunga stålmonteringsfästet är noggrant installerat. Detta innebär att du använder en nivå för att säkerställa att den är helt rak och säkra den till väggbultarna eller murverket med de angivna tunga fördröjningsbultarna eller förankringsbultarna. Detta steg är avgörande för säkerheten - konsolen måste kunna stödja batteriets fulla vikt utan att misslyckas.
3. Lyfta och säkra batteriet: Detta är alltid ett flerpersonsjobb på grund av vikten. Huvudbatterienheten lyfts försiktigt och är exakt ansluten till väggfästet. När det hänger säkert, Den är vanligtvis fäst vid konsolen med låsskruvar eller klipp för att säkerställa att den inte kan lossas.
4. Making Connections: Först efter att batteriet är mekaniskt säkert är det elektriska (kraft) och data (BMS¹. kommunikation) kablar anslutna mellan batteriet och solomvandlare.
5. Slutkontroller: Installationsprogrammet utför slutkontroller för att säkerställa att allt är säkert, Korrekt trådbundet, och redo för idrifttagning.

Gycx solhistoria: "Vårt installationsteam är stolt över denna process. För en nyligen installation av väggmonterad batteri i en Singapore-lägenhet, Vårt team tillbringade den första timmen bara för att förbereda väggen och montera perfekt konsolen. En säker konsol är grunden för ett säkert system. Klienten var imponerad av uppmärksamheten på detaljer, vilket gav dem stort förtroende för systemets säkerhet i deras hem." Denna professionella tillvägagångssätt är därför du alltid bör lita på certifierade tekniker för att installera stora batterisystem.

Batterispelet eller hållaren är långt ifrån ett enkelt tillbehör; Det är en kritisk komponent för säkerheten, stabilitet, och prestanda för alla batterisystem. Det ger den säkra grunden som gör att batterier kan anslutas korrekt och fungerar säkert. För moderna energilösningar, en professionell väggmonteringsbatteri System med sin konstruerade konsol representerar toppen av Safe, rymdeffektiv, och pålitlig energilagring.

Om du har frågor om våra professionella batterilagringslösningar och hur vi säkerställer att varje installation är säker och optimerad för prestanda, Kontakta vårt expertteam på GYCX Solar idag!
