Vad är ett staplbart batteri?

Vad är ett staplbart batteri?
Tittar du på energilagringsalternativ och behöver ett system som kan växa med dina behov? Du kanske har stött på termen "stapelbart batteri" Men är inte helt säkra på vad det betyder eller hur det kan gynna din soluppsättning eller säkerhetskopieringsplaner.
Dessa modulenheter är designade för flexibilitet och erbjuder ett effektivt sätt att bygga upp dina energireserver.

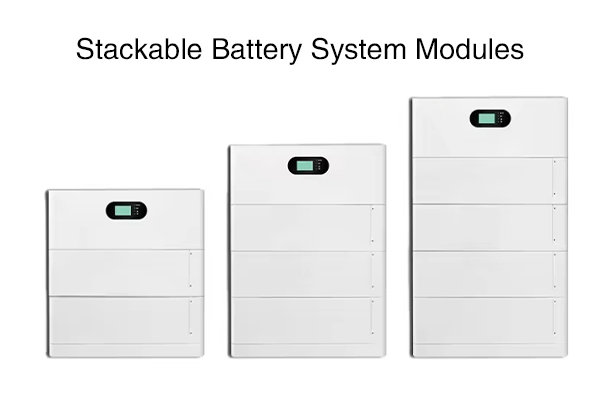

Ett stapelbart batteri är i huvudsak en modulär energilagringsenhet, mycket ofta använder litiumjärnfosfat (LFP) kemi för dess säkerhet och livslängd. Dessa enskilda batterimoduler är specifikt utformade för att vara fysiskt staplade ovanpå varandra och elektriskt sammankopplade. Denna smarta design möjliggör enkel utvidgning av den totala energilagringskapaciteten (uppmätt i kilowattimmar, kWh) eller, I vissa konfigurationer, En ökning av systemspänningen, Gör dem perfekta för att utveckla solenergisystem, avgripande kraft, eller nödsäkerhetsbehov.

Här Gycx Solar, Vi arbetar ofta med stapelbara batterisystem, Som den populära servernackstilen LFP -batterier, Eftersom de erbjuder våra kunder fantastisk skalbarhet och en ren, organiserad installation. Om din energibehov ökar längs linjen, Ett stapelbart system möjliggör ofta en enklare uppgraderingsväg.
Låt oss dyka in i vad "stapelbar" verkligen betyder och svarar på några vanliga frågor om denna teknik.

Vad är meningen med staplat batteri?

När du hör "staplat batteri," Bildar du bara alla batterier som staplas upp? Eller finns det något mer? Termin, särskilt i modern energilagring, hänvisar till ett mycket mer sofistikerat och konstruerat tillvägagångssätt än att bara höja batterier tillsammans.

"Staplat batteri" eller "stapelbart batteri" hänvisar specifikt till enskilda batterimoduler som är konstruerad för att fysiskt placeras en ovanpå en annan (eller sida vid sida i ett dedikerat rack) och sedan elektriskt sammankopplad för att bilda en större, Unified Battery Bank. Varje modul är vanligtvis en fristående enhet med sina egna interna batterifattor (Ofta LFP), ett integrerat batteriledningssystem (BMS) för säkerhet och övervakning, och designade anslutningspunkter.

Dessa moduler kan sedan anslutas i serie eller, Mer vanligt för att öka kapaciteten vid en inställd spänning, parallellt för att uppnå önskad övergripande systemspänning och energikapacitet.

Dyk djupare: Mer än bara en hög med batterier

Konceptet med ett "stapelbart batteri" Systemet är byggt på flera viktiga principer:

• Modularitet: Varje batterenhet är en standardiserad modul. Detta innebär att du kan börja med en mindre kapacitet och lägga till mer identiska moduler senare när din energibehov växer eller din budget tillåter.
• Konstruerad fysisk design: Dessa är inte bara slumpmässiga lådor. Stackbara batterimoduler har ofta specifika fysiska mönster som gör att de kan låsa sig säkert, eller de är dimensionerade för att passa exakt i specialiserade rackningssystem (som 19-tums serverställen). Detta säkerställer mekanisk stabilitet och en ren, organiserad installation.
• Specialbyggda elektriska anslutningar: Modulerna är designade med tillgängliga terminaler eller integrerade samlingar som gör det enkelt och säkert att ansluta dem, antingen i serie för att öka spänningen eller parallellt för att öka kapaciteten (förstärkare) och aktuell utgång.
• Integrerat batteriledningssystem (BMS): Detta är avgörande. Varje modern stapelbar batterimodul inkluderar vanligtvis sina egna sofistikerade BMS. Denna BMS övervakar cellernas hälsa inom den modulen, skyddar mot överladdning, överbelastad, överström, och extrema temperaturer, och utför cellbalansering. I en stack, Dessa BMS -enheter kan också kommunicera med varandra eller med en mästare BMS¹. /inverterare för att säkerställa att hela batteribanken fungerar säkert och effektivt.
• Ansökningar: Du hittar stapelbara batterisystem i olika applikationer, framför allt i bostads- och kommersiell lagring av solenergi, kraftsystem utanför nätet, och som tillförlitlig säkerhetskopieringskraft. Serverställets batterier som vi ofta använder på GYCX Solar är ett perfekt exempel på en stapelbar, modulär design.

Detta konstruerade tillvägagångssätt är långt ifrån att bara placera lösa battericeller ovanpå varandra, Vilket skulle vara osäkert och opraktiskt.

Ökar spänningen vid stapling av batterier?

Om du vill uppnå en specifik spänning för ditt system, Du kanske undrar om den fysiska handlingen att stapla batterimoduler automatiskt leder till en högre spänning.
Det är en vanlig fråga, Och svaret beror helt på hur Dessa moduler är elektriskt kopplade ihop, inte bara hur de är fysiskt ordnade.

Stapla batterimoduler kan öka den totala spänningen om modulerna är anslutna i serie (där den positiva terminalen för en modul är ansluten till den negativa terminalen för nästa). dock, Om modulerna är anslutna parallellt (Alla positiva terminaler kopplade samman och alla negativa terminaler anslutna tillsammans), Spänningen förblir densamma som för en enda modul, Men den totala kapaciteten (amp-timmar eller ah) och bankens nuvarande leveransförmåga ökar.

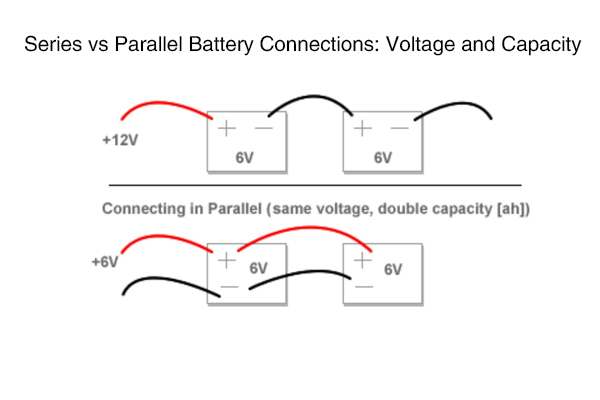

Dyk djupare: Serie vs. Parallella anslutningar förklarade

Förståelse av serier och parallella anslutningar är grundläggande för Battery Bank Design:

• Serieanslutning (Ökar spänningen):

  • Hur det fungerar: Du ansluter det positiva (+) terminal för den första batterimodulen till den negativa (-) terminal för den andra modulen. Sedan, den positiva (+) av den andra till det negativa (-) av den tredje, och så vidare. Batteribankens totala spänning är summan av de enskilda modulspänningarna.
  • Exempel: Om du har tre 12-volt moduler anslutna i serie, den totala bankspänningen blir 12V + 12V + 12V = 36 volt.
  • Kapacitet (ah) i serie: Amp-timmen (ah) Kapaciteten för seriens sträng förblir densamma som AH -kapaciteten för en enda modul i strängen.
  • Total energi (kWh): Sedan kilowattimmar (kWh) = Spänning (V) x amp-timme (ah) / 1000, ökar spänningen medan ah förblir densamma göra Öka den totala lagrade energin.
  • Användning: Detta görs när du behöver uppnå en högre systemspänning än vad en enda modul ger (till exempel, Skapa ett 24V- eller 48V -system från 12V -moduler, eller till och med högre spänningar för specialiserade industriella applikationer).

• Parallellanslutning (Ökar kapaciteten & Aktuell utgång):

  • Hur det fungerar: Du ansluter allt positivt (+) Terminaler på batterimodulerna tillsammans, och allt negativt (-) terminaler tillsammans.
  • Exempel: Om du har tre 100AH ​​-moduler (var och en 12 volt) parallellt anslutet, Den totala bankkapaciteten blir 100AH + 100ah + 100Ah = 300AH.
  • Spänning i parallellt: Spänningen på den parallella banken förblir densamma som spänningen för en enda modul (i det här exemplet, 12 volt).
  • Total energi (kWh): Ökar på grund av den ökade AH -kapaciteten vid samma spänning.
  • Användning: Detta görs när du vill öka din totala energilagring (kWh) eller ditt systems förmåga att leverera högre ström, samtidigt som systemets driftsspänning. Detta är mycket vanligt för moderna 48V stapelbara LFP -batterier som används i solenergi; Varje modul kan vara 48V (till exempel, 51.2V nominell till LFP), och du parallella för att få mer kwh.

Är det säkert att stapla batterier ovanpå varandra?

Säkerhet är alltid det främsta problemet när man hanterar någon typ av batteri, Särskilt stora energilagringssystem. Så, När du ser dessa "stapelbara" mönster, Är det faktiskt säkert att placera batterimoduler direkt ovanpå varandra? Svaret är ett villkorat ja.

Det är Endast säkra att stapla batterier som är specifikt utformade och konstruerade för att vara stapelbara. Dessa specialbyggda moduler innehåller funktioner för mekanisk stabilitet (som sammanlåsande höljen eller mönster för säker rackning), Säkerställa korrekt elektrisk isolering mellan enheter, och möjliggöra adekvat termisk hantering. Att försöka slumpmässigt stapla batterier som inte är utformade för detta ändamål kan vara extremt farligt, vilket leder till risker för kortkretsar, Fysisk instabilitet och välter, överhettning, och potentiella brandrisker. Alltid, Följ alltid tillverkarens riktlinjer och använd lämpliga rackning eller kapslingar om det anges.

Dyk djupare: Säkerhet genom design i stapelbara system

Tillverkare av ansedda stapelbara batterisystem lägger mycket tankar i säkerhet:

• Mekanisk stabilitet: Moduler designade för stapling har ofta spår, mun, eller låsmekanismer som gör att de kan sitta säkert på varandra. För större staplar, eller med serverrackbatterier, De är vanligtvis installerade i robusta metallställ eller skåp som är bultade eller säkrade för att förhindra tippning.
• Elektrisk isolering och anslutning: Terminaler är vanligtvis utformade för att skyddas för att förhindra oavsiktliga kortkretsar när moduler placeras nära varandra. Anslutningspunkter (samlingar eller kablar) är konstruerade för säkert, Låga motståndslänkar mellan moduler.
• Termisk ledning: Batterier genererar lite värme under laddning och urladdning. Stackbara mönster måste möjliggöra ett tillräckligt luftflöde runt varje modul för att sprida denna värme. Vissa slutna racksystem kan till och med integrera fläktar för aktiv kylning. Överhettning är ett stort säkerhetsproblem och förkortar drastiskt batteritid.
• Integrerat BMS -skydd: Som diskuterats, Varje modul i ett modernt staplbart system har vanligtvis sina egna BMS. Detta ger ett kritiskt säkerhetsskikt genom att övervaka temperaturen, Spänning, och aktuell för varje modul, och kan koppla bort en modul om osäkra förhållanden upptäcks.
• Viktfördelning: Tillverkarna överväger vikten för varje modul och den totala stabiliteten för en hög stack. Det finns vanligtvis gränser för hur höga moduler kan staplas utan ytterligare stöd eller specifik rackning.
• Tillverkarens riktlinjer & Certifieringar: Fäst alltid strikt till installationsinstruktionerna från batteritillverkaren. Leta efter batterier som har relevanta säkerhetscertifieringar (som UL 1973 för stationära batterier och UL 9540 för energilagringssystem), När dessa genomgår rigorösa tester.

På Gycx Solar, Säkerhet är inte förhandlingsbar. Vi använder bara batterimoduler som är certifierade och uttryckligen designade för säker stapling och samtrafik, och vi säkerställer att alla installationer följer elektriska koder och bästa praxis.

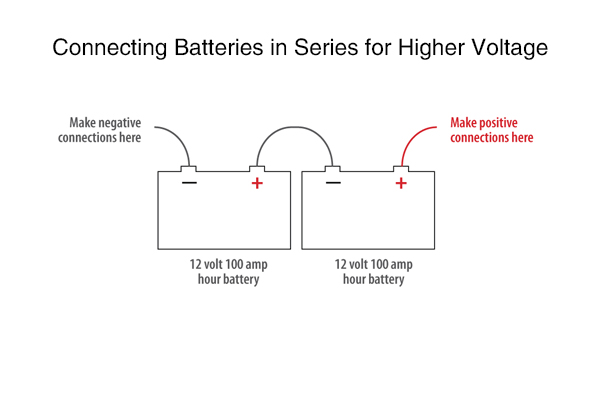

Hur man staplar batterier för högre spänning?

Så du har ett specifikt behov av en högre spänning än en enda batterimodul ger, och du har stapelbara moduler designade för sådana konfigurationer. Vad är det rätta sättet att ansluta dem för att uppnå denna spänningsökning säkert och effektivt?

Att "stapla" (eller mer exakt, ansluta) batterier för att uppnå en högre totalspänning, du måste ansluta dem i serie. Detta innebär att ansluta det positiva (+) terminal för den första batterimodulen till den negativa (-) terminal för den andra batterimodulen.
Sedan, Den positiva terminalen för den andra modulen ansluter till den negativa av den tredje, och så vidare, Skapa en kedja. Den totala spänningen över den öppna positiva terminalen i den första modulen och den öppna negativa terminalen för den sista modulen kommer att vara summan av de enskilda modulspänningarna.
Det är helt avgörande att använda identiska moduler (Samma kemi, kapacitet, åldras, och helst, laddningstillstånd) När du ansluter i serie.

Dyk djupare: Ins och outs av serieanslutningar

Att ansluta batterier i serie kräver noggrann uppmärksamhet på detaljer:

• Identiska moduler är nyckeln: När du bygger en serie sträng, alla moduler måste vara av samma typ (till exempel, all LFP), samma nominella spänning, Samma amp-timme (ah) kapacitet, i samma ålder, och idealiskt från samma tillverkningssats och vid ett liknande initialt läge. Ojämförliga celler eller moduler i en seristräng kan leda till allvarliga obalanser under laddning och urladdning. Den svagaste modulen kan bli överdiserad, Medan starkare kan bli överladdade, vilket leder till skador och säkerhetsrisker.
• BMS i serieanslutningar: Detta kan vara komplext. Om varje enskild modul har sin egen BMS utformad endast för den modulens spänning, Att helt enkelt stränga dem i serie betyder inte att hela högspänningssträngen hanteras optimalt för övergripande cellbalansering över alla moduler. För högre spänningsserier strängar, en specialiserad master BMS som kan övervaka och hantera hela strängen, eller enskilda BMS -enheter som kan kommunicera och samordna, kan vara nödvändigt. Vissa stapelbara moduler är designade med detta i åtanke.
• Förstärkare (ah) Kapacitet: När batterier är anslutna i serie, Den totala AH -kapaciteten för strängen är lika med AH -kapaciteten för enda lägst kapacitetsmodul i strängen. Det lägger inte till.
• Total energi (kWh): Den totala lagrade energin (kWh) göra öka eftersom kwh = (Totalspänning) x (AH -kapacitet för en modul) / 1000.
• Ledningar och smältande: Använd ledningar med lämplig storlek för den aktuella och totala spänningen. Varje seristräng bör vanligtvis ha sin egen säkring eller brytare för strängens maximala säkra ström och spänning.
• Säkerhetsåtgärder: Att arbeta med högre DC -spänningar är farligare än lägre spänningar. Använd alltid isolerade verktyg, Följ lämpliga säkerhetsförfaranden, Och om du är osäker, konsultera med en kvalificerad professionell.

Medan de flesta av de stapelbara LFP -batterisystemen GYCX Solar installeras för bostads- och kommersiella solenergi (som 48V server rackbatterier) involvera parallellmoduler för att öka kWh -kapaciteten vid en fast spänning, Vi har också expertis för att designa system som kräver serieanslutningar för specifika högre spänningsapplikationer, Att alltid säkerställa att konfigurationen innehåller lämpliga säkerhetsåtgärder och batterihantering.

Stapelbara batterier representerar en smart, flexibel strategi för energilagring, Att låta system skräddarsys efter specifika behov och utvidgas över tid. Att förstå hur de är utformade för säker fysisk stapling och hur serier och parallella anslutningar påverkar spänning och kapacitet är nyckeln till att utnyttja deras fördelar.

Oavsett om du överväger ett nytt solenergisystem med skalbar lagring, eller vill uppgradera en befintlig, Gycx Solar kan hjälpa dig att navigera alternativen.

Vi är specialiserade på att utforma och installera Safe, effektiv, och pålitliga energilösningar med hjälp av stapelbara batterier med kvalitet. Nå ut till oss för en förfrågan, Och låt oss bygga din energiframtid, modul efter modul!
