Vad är ett staplat litiumbatteri?
Utforskar du alternativ för ett flexibelt och skalbart energilagringssystem? Du har troligtvis hört termen "staplat litiumbatteri" och är nyfiken på vad det betyder, Hur det fungerar, Och om det är rätt lösning för dina behov. Dessa modulära kraftenheter erbjuder ett mycket anpassningsbart tillvägagångssätt för att bygga upp dina energireserver, speciellt för sol- eller backup -kraft.

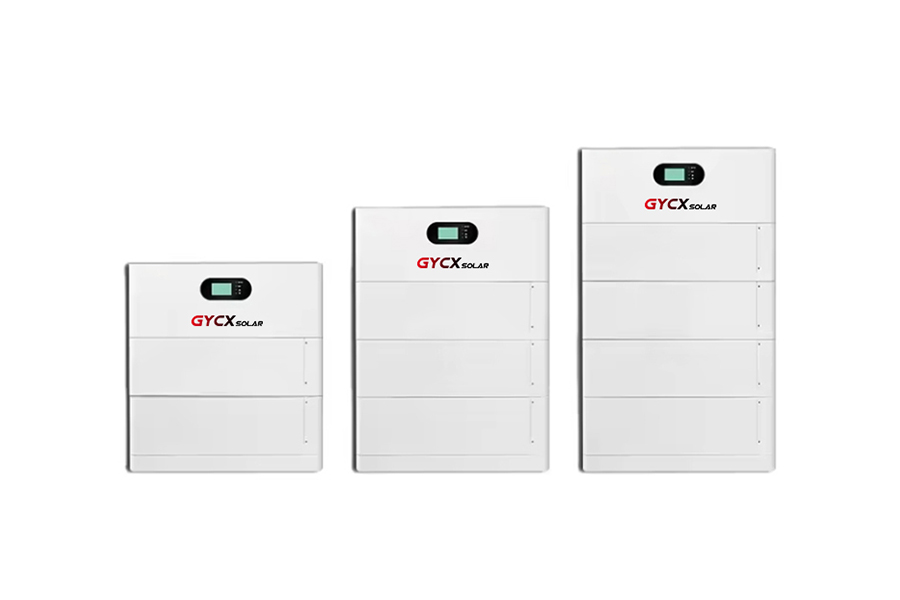

Ett "staplat litiumbatteri" System hänvisar till enskilda litiumbatterimoduler-mycket ofta med det säkra och långvariga litiumjärnfosfatet (LifePo₄ eller LFP) Kemi - som är specifikt utformade för att fysiskt staplas på varandra eller arrangeras i ett dedikerat rack och sedan elektriskt sammankopplade. Denna designfilosofi möjliggör enkel utvidgning av din totala energilagringskapacitet (uppmätt i kilowattimmar, kWh) och, om det behövs, kan också konfigureras för att uppnå olika systemspänningar. De är en hörnsten i moderna solenergisystem, Kraftlösningar utanför nätet, och pålitlig säkerhetskopiering.

På Gycx Solar, Vi designar och installerar ofta system som använder staplade litiumbatterier, Särskilt LFP -servernackmoduler, På grund av den otroliga flexibiliteten, skalbarhet, och tillförlitlighet de erbjuder våra kunder. Det handlar om att skapa en energilagringslösning som inte bara uppfyller dina nuvarande behov utan också kan anpassa sig till dina framtida energibehov. Låt oss fördjupa dina specifika frågor om denna teknik.

Kan LifePo4 -batterier staplas?

Du är intresserad av fördelarna med LifePo₄ (Litiumjärnfosfat eller LFP) Batterier - deras säkerhet, lång livslängd, och formance-och du undrar om de lånar sig till en rymdbesparande staplad konfiguration. Detta är en fantastisk fråga, Eftersom LFP verkligen är ett ledande val för dessa modulsystem.

Ja, absolut! Många LifePo₄ -batterier är specifikt designade och konstruerade som modulära, stapelenheter. Denna formfaktor är faktiskt en perfekt matchning för LFP -kemi. Den inneboende säkerheten och termiska stabiliteten hos LFP gör den väl lämpad för tätt packade konfigurationer. Tillverkare utnyttjar dessa fördelar för att skapa skalbara och pålitliga energilagringssystem där enskilda LFP -moduler kan fysiskt staplas och elektriskt anslutas för att uppnå önskad kapacitet och spänning. Detta är mycket vanligt i både bostads- och kommersiella applikationer för solenergilagring.

Dyk djupare: Varför LFP utmärker sig i stapelbara mönster

LifePo₄ kemi passar utmärkt för stapelbara batterisystem av flera skäl:

• Inneboende säkerhet: LFP är en av de säkraste litiumjonkemiklarna. Den har en högre termisk språngtröskel (vilket betyder att det är mycket mindre benäget att överhettas och fånga eld om den är stressad) jämfört med andra vanliga litiumtyper som NMC eller LCO. Detta är en kritisk fördel när moduler placeras i närheten av en stack eller rack.
• Lång cykellivslängd: LFP -batterier är kända för sin långa cykelliv, Ofta kapabelt tusentals (till exempel, 3,000 till 6,000+, även 10,000 för vissa) av djupa laddningsavgiftscykler samtidigt som den bibehåller betydande kapacitet. Detta gör dem idealiska för energilagringssystem som är utformade för att hålla i många år, som de parade med solenergi.
• Termisk stabilitet: LFP fungerar väl över ett ganska brett temperaturintervall och är mindre känslig för temperaturfluktuationer än vissa andra kemister, Förenkla termisk hantering i en staplad konfiguration.
• Ingen kobolt: LFP -kemi använder inte kobolt, Ett mineral som är förknippat med etiska inköpsproblem och prisvolatilitet. Detta är en allt viktigare faktor för hållbara energilösningar.

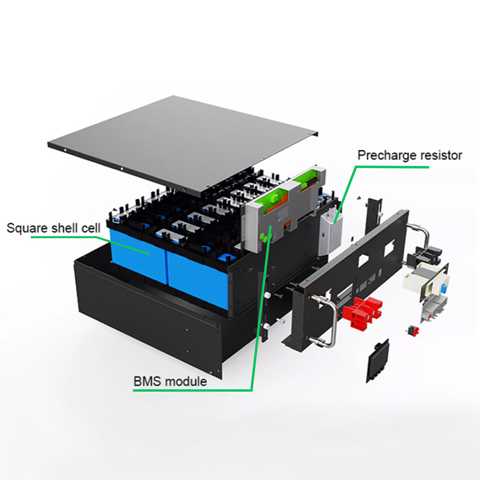

• Integrerad BMS: Ansedda stapelbara LFP -moduler kommer alltid med sitt eget integrerade batterihanteringssystem (BMS¹. ). Denna BMS skyddar varje moduls celler, övervakar deras hälsa, och kommunicerar ofta med andra moduler och huvudsystemets inverterare för att säkerställa en säker och optimerad drift av hela stacken.

På Gycx Solar, När vi föreslår en stapelbar batterilösning, Vi rekommenderar nästan uteslutande LFP -teknik. Oavsett om det är servernackstilmoduler som glider in i ett skåp eller andra specialbyggda staplingsdesign, LFP ger säkerheten, långt liv, och prestanda som våra kunder behöver för tillförlitlig solenergilagring. Vi har sett otrolig framgång med att använda dessa för att skräddarsy systemstorlekar perfekt, från blygsam hemsäkerhetskopiering till större kommersiella inställningar.

Hur staplar du batterier för att öka spänningen?

Du har din modulära, stapelbara batterier, och ditt projekt kräver en högre systemspänning än en enda modul ger. Hur förbinder du korrekt dessa enheter för att uppnå den spänningsökningen säkert och effektivt? Nyckeln ligger i en specifik elektrisk konfiguration som kallas en serieanslutning.

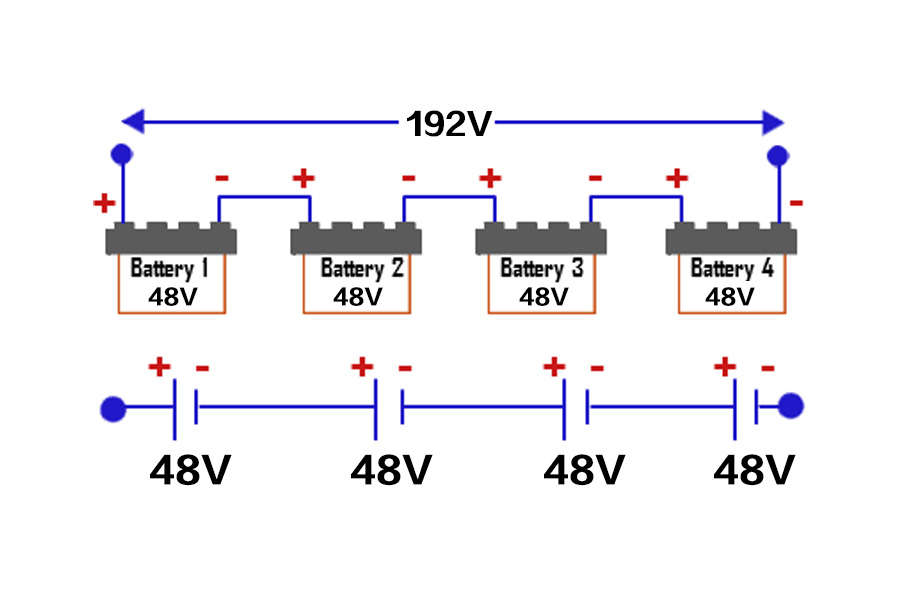

Att "stapla" (eller, mer exakt, Anslut elektriskt) batterier för att uppnå en högre totalspänning, du måste koppla dem i serie. Detta innebär att ansluta det positiva (+) terminal för den första batterimodulen till den negativa (-) terminal för den andra batterimodulen. Sedan, den positiva (+) terminal för den andra modulen ansluter till det negativa (-) terminal av den tredje, och så vidare, bildar en kedja.

Den totala spänningen uppmätt över den öppna positiva terminalen i den allra första modulen och den öppna negativa terminalen för den allra sista modulen i kedjan kommer att vara summan av de enskilda modulspänningarna. Det är helt avgörande att använda identiska moduler (Samma kemi, kapacitet,och helst, laddningstillstånd) När du ansluter i serie för att förhindra obalanser och potentiella skador.

Dyk djupare: Principerna för seriebatterianslutningar

Att förstå hur man kan ansluta batterier på rätt sätt är grundläggande för att uppnå en önskad högre spänning:

• Anslutningsvägen: Föreställ dig att el som flyter ut ur det första batteriets positiva terminal, genom din last (eller laddare), och sedan behöver återgå till den negativa terminalen för samma batteri för att slutföra kretsen. I en serieanslutning, Du gör i huvudsak strömmen flöde genom varje batteri en efter det andra. Så, det positiva med batteriet 1 ansluter till batteriets negativa 2, det positiva med batteriet 2 till det negativa av batteriet 3, och så vidare. Den huvudsakliga positiva terminalen för ditt system är hämtat från det första batteriets positiva, och det största negativa från det sista batteriets negativa.
• Spänning tillför: Varje batteri i serien bidrar med sin spänning till det totala. Så, Om du har tre 12-volt moduler, den totala systemspänningen blir 12V + 12V + 12V = 36 volt. Om du har fyra 48-volt (nominell LFP) Moduler du behöver för att serier för ett högre spänningssystem (Mindre vanligt för typiska bostadssolar som standardiseras på 48V -banker som vanligtvis byggs av parallella 48V -moduler, Men möjligt för specifika applikationer), du skulle få 48V x 4 = 192v.
• Kapacitet (Förstärkare, ah) Förblir densamma: När batterier är anslutna i serie, Strängens totala amp-timme är lika med den amp-timmes kapacitet för enda lägst kapacitetsmodul i den strängen. Till exempel, Om du serie tre 12V 100AH -batterier, Du får en 36V 100AH -batteribank. AH lägger inte till.
• Total energi (kWh) Ökning: Sedan kilowattimmar (kWh) = (Total spänning x amp-timme kapacitet) / 1000, genom att öka spänningen medan strängens AH -kapacitet (per modul) förblir konstant, den totala lagrade energin (kWh) av banken göra öka.
• Använd identiska moduler: Detta är avgörande för säkerhet och prestanda. Använd alltid batterier med samma kemi (till exempel, all LFP), samma nominella spänning, samma AH -kapacitet, Samma ålder, och helst från samma tillverkare och sats, och vid ett liknande läge innan du ansluter. MISMATCHED-moduler kan leda till att en modul är överladdad eller överladdad relativt andra, orsakar skador eller till och med farliga tillstånd.
• BMS -överväganden: För serieanslutna strängar, särskilt med litiumjonbatterier, batterihanteringssystemet (BMS) är avgörande. Varje modul kan ha sina egna BMS, Men för högre spänningssträngar, säkerställa att cellbalansering och skydd effektivt kan hanteras över hela hela strängen är avgörande. Detta kan involvera en master BMS som övervakar enskilda modul BMS-enheter eller använder moduler som är specifikt utformade för högspänningsserie-drift.

Medan många av våra GYCX Solar Residential and Light Commercial Systems använder 48V LFP -moduler anslutna i parallell för att öka kapaciteten, Vi förstår principerna och kraven för serianslutningar när specifika applikationer kräver högre DC -busspänningar.

Är det säkert att stapla batterier?

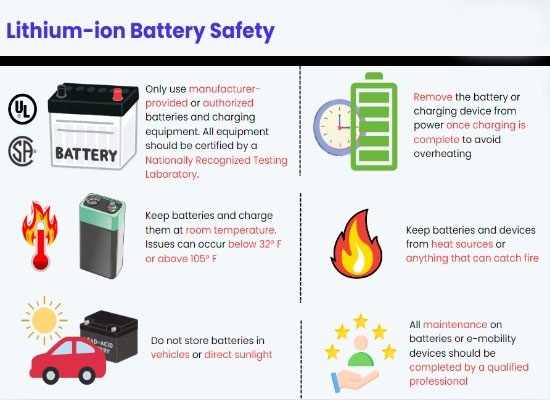

Säkerhet är alltid högsta prioritet när man hanterar något elektriskt system, och batterier är inget undantag. Så, När du hör om "stapla batterier," Den omedelbara frågan är: Är detta en säker praxis? Svaret är ett företag, villkorad "ja."

Det är Endast säkra att stapla batterier som uttryckligen är designade och tillverkade för att vara stapelbara. Dessa specialbyggda batterimoduler innehåller specifika funktioner för mekanisk stabilitet (som sammanlåsande höljen eller mönster för säker rackning), Se till korrekt elektrisk isolering mellan enheter för att förhindra kortkretsar, och möjliggöra adekvat termisk hantering (luftflöde) mellan de staplade enheterna. Försök att godtyckligt stapla batterier som inte är utformade för detta ändamål - till exempel, Bara staplar upp standardbilbatterier eller lösa cylindriska celler - är extremt farligt och borde aldrig, någonsin gjorts.

Dyk djupare: Säkerhet genom design i stapelbara batterisystem

Ansedda tillverkare investerar kraftigt i att utforma stapelbara batterisystem med säkerhet som en kärnprincip:

• Konstruerad för stabilitet: Moduler avsedda för stapling har ofta funktioner som spår, mun, eller låsmekanismer som säkerställer att de sitter säkert på varandra, förhindrar växling eller välter. Alternativt, Många "stapelbara" system, som serverrackbatterier, är utformade för att installeras i robusta metallställ eller skåp som ger det primära strukturella stödet och stabiliteten.
• Elektrisk säkerhet: Terminaler på stapelbara moduler är vanligtvis infällda, hurud, eller utformad med specifika kontakter för att förhindra oavsiktlig kontakt och kortkretsar när moduler placeras i närheten eller under installationen. De interna ledningarna och samlingarna som används för att sammankoppla moduler är också konstruerade för de förväntade strömmarna och spänningarna.
• Termisk ledning: Batterier genererar värme under drift. Stackbara mönster måste möjliggöra tillräckligt med luftflöde runt och mellan varje modul för att sprida denna värme effektivt. Hindrad ventilation kan leda till överhettning, som försämrar batteritiden och kan bli en säkerhetsrisk. Vissa slutna racksystem kan till och med integrera fläktar för tvångsluftkylning.
• Integrerat BMS -skydd: Som vi har betonat, Varje modul i ett modernt stapelbart litiumbatterisystem (Speciellt LFP) kommer att ha sin egen sofistikerade BMS. Detta är ett kritiskt säkerhetsskikt, Skydda mot överladdning, överbelastad, överström, kortslutning, och extrema temperaturer på modulnivån. I en väl utformad stack, Dessa BMS -enheter kommunicerar ofta med varandra eller en central controller för att säkerställa samordnad och säker drift av hela banken.
• Viktöverväganden & Tillverkargränser: Tillverkare ger tydliga riktlinjer för hur många moduler som kan staplas direkt ovanpå varandra (Om den är utformad för direkt stapling) eller den maximala viktkapaciteten för specifika rackningssystem. Överskridande av dessa gränser kan kompromissa med stabilitet och säkerhet.
• Certifieringar: Leta alltid efter stapelbara batterisystem som har genomgått rigorös säkerhetstestning och uppnått relevanta certifieringar, som UL 1973 (Standard för batterier för användning i stationära applikationer) och ul 9540 (Standard för energilagringssystem och utrustning).

Gycx solhistoria: "Vi berättar alltid för våra kunder, ‘Köp inte bara batterimoduler och stapla upp dem!Till exempel, Vi har nyligen designat ett system för en kund med LFP -serverbatterier. Vi specificerade ett speciellt seismiskt rankat skåp, säkerställdes korrekt avstånd mellan moduler för luftflöde enligt tillverkarens datablad, och plågade noggrant alla elektriska anslutningar. Den uppmärksamheten på "stapling" -detaljen, Inom ett konstruerat hölje, är nyckeln till en säker och pålitlig långsiktig installation."

Är det säkert att stapla batterier ovanpå varandra?

Denna fråga kommer till hjärtat av den fysiska handlingen. Vi har konstaterat det bara utformad stapelbara batterier är säkra, Men vad betyder det när det gäller att bokstavligen placera en tung batterimodul ovanpå en annan?

Ja, Det kan vara säkert att stapla vissa batterimoduler direkt ovanpå varandra, men bara om De är specifikt designade av tillverkaren för sådan direkt fysisk stapling. Dessa moduler kommer att ha förstärkta höljen och sammanlåsande funktioner för att säkerställa stabilitet och korrekt viktfördelning. dock, många system som kallas "stapelbara," som vanliga LFP -server rackbatterier, är faktiskt utformade för att bli individuellt stöd av hyllor eller skenor i ett dedikerat rack eller skåp, snarare än att ha den fulla vikten av övre moduler som vilar direkt på höljen av lägre om inte designen uttryckligen tillåter den. Kontakta alltid tillverkarens specifikationer.

Dyk djupare: Fysiska överväganden för stapling

När man överväger att placera batterimoduler fysiskt ovanpå varandra, Här är vad som är viktigt:

• Tillverkarens design och avsikt: Detta är avgörande. Produktdatabladet eller installationshandboken kommer tydligt att ange om direkt stapling är tillåtet och, i så fall, hur många enheter höga, och eventuella specifika orienterings- eller sammankopplingskrav. Om det inte nämns, Antag att det inte är säkert för direkt stapling utan ytterligare stöd.
• Hölje styrka och bärande kapacitet: Moduler designade för direkt stapling har höljen konstruerade för att stödja vikten på enheterna ovanför dem utan att deformeras eller kompromissa med interna komponenter.
• Sammanlåsande mekanismer: Många direkt-staplingsmoduler har fysiska funktioner (till exempel, spår, flikar, inriktningsstift) som låser dem ihop, förhindrar att de glider eller växlar. Detta är avgörande för stabilitet, särskilt i områden som är benägna att vibrera eller seismisk aktivitet.
• Viktfördelning: Se till att ytan som stacken placeras på är jämnt och kan stödja den totala koncentrerade vikten.
• Ventilation och luftflöde: Även med direkta staplingsdesign, Tillverkare står för nödvändigt luftflöde. Se till att dessa vägar inte är hindrade. Vissa mönster kan ha inbyggda luftkanaler som anpassas när de staplas.
• Serverrackbatterier - en vanlig "staplad" Exempel: LFP -servernackbatterierna som GYCX Solar ofta använder är ett bra exempel på ett system som ofta kallas "stapelbart." Medan de är fysiskt placerade en över den andra inom ett 19-tums skåp eller rack, Varje modul stöds vanligtvis av sin egen uppsättning skenor eller en hylla. Racket i sig ger det primära strukturella stödet och säkerställer korrekt avstånd och justering. Detta skiljer sig från moduler som är utformade för att bära den fulla vikten av andra direkt på deras hölje.
• Säkerheten först: Om det råder tvivel om huruvida moduler kan staplas direkt eller hur man gör det säkert, alltid Se tillverkarens officiella dokumentation eller konsultera med en kvalificerad installatör som GYCX Solar. Felaktig fysisk stapling kan leda till instabilitet, skada, och allvarliga säkerhetsrisker.

"Staplade litiumbatterier," Särskilt de som använder LifePo₄ -kemi och utformade med modularitet och säkerhet i åtanke, Erbjud en kraftfull och flexibel strategi för energilagring. Oavsett om du vill öka spänningen genom serianslutningar eller bygga upp kapacitet genom att parallella moduler, Att förstå designprinciperna och följa säkerhetsriktlinjerna är viktigt.

På Gycx Solar, Vi är experter på att utforma och installera skalbara energilagringslösningar med hög kvalitet, Säkert stapelbara litiumbatterisystem. Om du har frågor om hur en modulär batteribank kan tillgodose din solenergi eller säkerhetskopieringsbehov, Vi inbjuder dig att nå ut till oss. Låt oss bygga en motståndskraftig energiframtid för dig, en väl staplad modul i taget.
