Mitä akkujen pinoaminen tekee?

Mitä akkujen pinoaminen tekee?
Harkitsetko vankan energian varastointijärjestelmän rakentamista ja törmäät ajatukseen "akkujen pinoamisesta"? Saatat ihmetellä, mitä sillä tarkalleen ottaen saavutetaan ja miten se toimii. Tämän modulaarisen lähestymistavan tarkoituksena on tarjota joustavuutta ja skaalautuvuutta vastaamaan erityisiä teho- ja energiatarpeitasi, erityisesti aurinko- tai varajärjestelmiin.

Pohjimmiltaan, akkujen pinoaminen – moderniin viitaten, erityisesti suunniteltuja modulaarisia yksiköitä, käytetään usein litiumrautafosfaattia (LFP) kemia – voit systemaattisesti lisätä kokonaisenergian varastointikapasiteettia (kWh) kytkemällä moduulit sähköisesti rinnan. Joissakin erityisissä kokoonpanoissa, sitä voidaan käyttää myös järjestelmän kokonaisjännitteen nostamiseen kytkemällä moduuleja sarjaan. Se on menetelmä, joka tarjoaa tilaa säästävän, järjestäytynyt, ja skaalautuva ratkaisu energiareservin rakentamiseen, joka vastaa täydellisesti kehittyviä vaatimuksiasi.

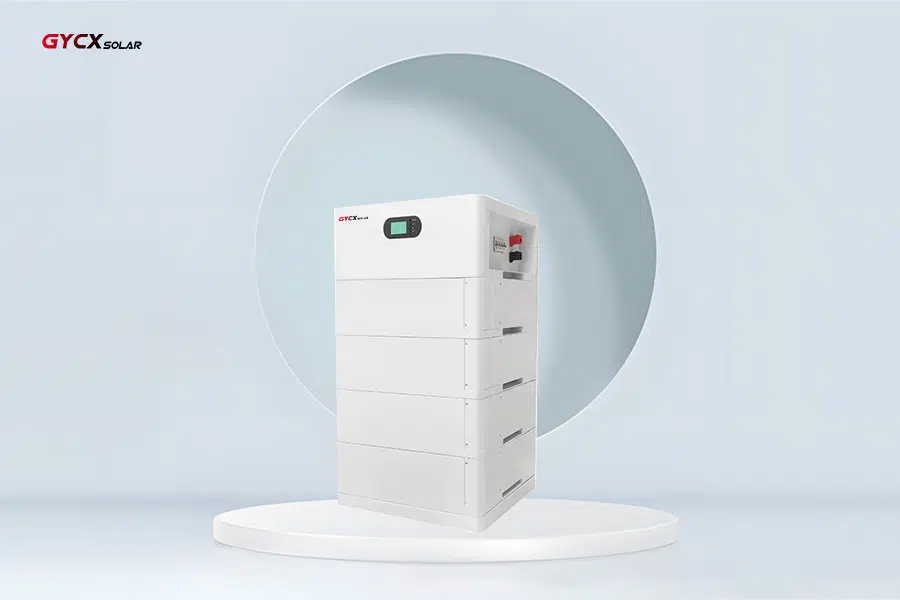

klo Gycx aurinko, meidän akkutuotteiden pinoaminen, kuten suositut 48 V LFP-palvelintelinemoduulit, ovat monien räätälöityjen aurinkoenergiaratkaisujemme ytimessä. Ne tarjoavat asiakkaillemme mahdollisuuden aloittaa siitä, mitä he tarvitsevat, ja laajentaa toimintaansa myöhemmin. Tutkitaan mitä tämä "pinoaminen" on kyse.

Mikä on pinoakku?

Olet kuullut termin "pinoakku"." tai "pinottava akku." Onko tämä vain mikä tahansa paristokokoelma, joka on sijoitettu yhteen, vai viittaako se tarkempaan, suunniteltu järjestelmä? Tämän määritelmän ymmärtäminen on avain nykyaikaisen energian varastointisuunnittelun arvostamiseen.

A "pino akku" järjestelmä (tai pinottava akku) koostuu yksittäisistä akkumoduuleista, jotka ovat valmistajat ovat erityisesti suunnitelleet sijoitettavaksi fyysisesti yhteen vakaaseen järjestelyyn (joko suoraan pinottu, jos se on suunniteltu sitä varten, tai asennettuna erilliseen telineeseen tai kaappiin) ja sitten sähköisesti yhdistetty toimimaan yhtenä, suurempi akkupankki. Jokainen tällaisen järjestelmän moduuli sisältää tyypillisesti oman joukon akkukennoja (usein LFP-litiumionia turvallisuuden ja pitkäikäisyyden takaamiseksi), integroitu akun hallintajärjestelmä (BMS) suojausta ja seurantaa varten, ja tarkoitukseen rakennetut terminaalit tai liittimet, jotka mahdollistavat helpon ja turvallisen liittämisen muihin moduuleihin. Ydinideana on modulaarisuus rakentaa räätälöity ja skaalautuva energian varastointiratkaisu.

Sukeltaa syvemmälle: Synergiaa varten suunniteltu

Käsite "pinoakku" järjestelmä pyörii useiden suunnitteluperiaatteiden ympärillä:

• Modulaarisuus: Jokainen akkuyksikkö on standardoitu, itsenäinen moduuli. Tämä on olennaista, koska sen avulla käyttäjät voivat aloittaa kapasiteetilla, joka vastaa heidän alkuperäisiä tarpeitaan ja budjettiaan, ja lisää myöhemmin samanlaisia ​​moduuleja, jos niiden energiantarve kasvaa. Tämä "maksat" lähestymistapaa arvostetaan suuresti.
• Suunniteltu fyysiseen integraatioon: Nämä moduulit eivät ole vain irtonaisia ​​lohkoja. Niissä esiintyy usein:
  • Lukittavat kotelot: Joissakin malleissa moduulit voivat napsahtaa tai lukkiutua toisiinsa, kun ne pinotaan suoraan.
  • Standardoidut mitat: monet, Kuten palvelintelineparistot, on rakennettu sopimaan tarkasti 19 tuuman telineisiin tai mukautettuihin koteloihin, varmistaa siistin, kompakti, ja vakaa kokoonpano.
• Suunniteltu sähköinen yhteenliitäntä: Liittimet ja liittimet on suunniteltu turvalliseen ja tehokkaaseen sähköliitäntään, onko sarjassa (Jännitteen lisäämiseksi) tai, yleisemmin kapasiteetin laajentamiseen asetetulla jännitteellä, rinnakkain. Tämä koskee usein kestäviä virtakiskoja tai paksuja kaapeleita.
• Integroitu akunhallintajärjestelmä (BMS) per moduuli: Tämä on nykyaikaisten pinottavien litiumakkujen tunnusmerkki. Jokaisella moduulilla on tyypillisesti oma BMS, joka valvoo solujen kuntoa, suojaa ylilataukselta/purkautumiselta, ylivirtaa, ja äärimmäiset lämpötilat, ja suorittaa solujen tasapainottamisen. Nämä yksittäiset BMS-yksiköt kommunikoivat usein pääohjaimen tai järjestelmäinvertterin kanssa varmistaakseen, että koko monimoduulipankki toimii harmonisesti ja turvallisesti..
  Tarkoitus on selvä: Suuremman luominen, räätälöityjä, hallittavissa, ja skaalautuva energian varastointijärjestelmä standardoiduista rakennuspalikoista. Tämä on hyvin erilaista kuin pelkkä muiden akkujen kasaaminen, mikä olisi turvatonta ja tehotonta.

Onko oikein pinota akkuja päällekkäin?

Turvallisuus on ensiarvoisen tärkeää, kun käsitellään kaikenlaista energian varastointia. Niin, kun puhumme "paristojen pinoamisesta".," erityisesti asettamalla ne päällekkäin, onko tämä turvallinen käytäntö, tai liittyykö siihen luontaisia ​​riskejä?

Se on OK ja turvallista pinota akkumoduulit suoraan päällekkäin vain jos ne on erityisesti suunniteltu ja valmistaja sertifioinut tällaista suoraa fyysistä pinoamista varten. Näissä tarkoitukseen rakennetuissa moduuleissa on ominaisuuksia, kuten vahvistettu, lukittavat kotelot mekaanisen vakauden varmistamiseksi, sopiva painon jakautuminen, ja on vastannut lämmönhallinnasta (ilmavirta) yksiköiden välillä. Tähän tarkoitukseen soveltumattomien paristojen mielivaltainen pinoaminen – varsinkin erityyppiset tai kokoiset – on vaarallista ja voi johtaa epävakauteen, oheispiirit, ylikuumeneminen, ja vaurioita. Noudata aina tarkasti valmistajan asennusohjeita.

Sukeltaa syvemmälle: Suunnittelun merkitys turvallisen pinoamisen kannalta

Valmistajat, jotka suunnittelevat akkuja suoraan pinottavaksi, ottavat huomioon useita kriittisiä turvallisuus- ja rakenteellisia näkökohtia:

• Kotelon lujuus ja muotoilu: Akun kotelon tulee olla riittävän tukeva kantaakseen sen päälle pinottujen moduulien painon muodonmuutostamatta, halkeilua, tai sisäisten komponenttien vaarantuminen. Lukittavat ominaisuudet (uri, välilehdet, jne.) on usein sisällytetty estämään moduulien siirtyminen tai liukuminen.
• Painorajoitukset: Aina on valmistajan määrittelemä raja sille, kuinka monta yksikköä voidaan turvallisesti pinota suoraan. Tämän ylittäminen voi johtaa epävakauteen ja rakenteellisiin vaurioihin.
• Ilmanvaihto ja lämmönhallinta: Moduulien pinoaminen lähekkäin voi rajoittaa ilmavirtausta ja pidättää latauksen ja purkamisen aikana syntyvän lämmön. Suoraan pinoamiseen tarkoitettujen mallien on otettava tämä huomioon, ehkä sisäänrakennetuilla ilmakanavilla, erityiset välivaatimukset, tai käyttämällä kemiaa (kuten LFP) joilla on parempi lämmönkestävyys. Tukkeutunut ilmanvaihto on vakava turvallisuusriski.
• Painopiste ja vakaus: Pitkä, kapea pino voi muuttua epävakaaksi. Kokonaismitat ja painon jakautuminen ovat ratkaisevia. Myös pinnan, jolle ne pinotaan, tulee olla tasainen ja kestää kokonaispainon.
• Palvelintelineparistot - yleinen "pinottu" Lähestyä: Monet "pinottavat" Litiumparistot Gycx Solar toimii, kuten LFP-palvelintelinemoduulit, on suunniteltu "pinottaviksi"." pystysuoraan 19 tuuman laitetelineeseen tai kaappiin. Tässä yleisessä skenaariossa, jokaista moduulia tukee yleensä oma kiskosarja tai telineessä oleva hylly. Vaikka ne ovat fyysisesti järjestetty toistensa yläpuolelle, teline tarjoaa ensisijaisen rakenteellisen tuen, varmistaa turvallisen sijoituksen ja oikean etäisyyden ilmavirralle. Tämä eroaa moduuleista, jotka on suunniteltu kantamaan muiden koko paino suoraan koteloillaan.

Gycx Solar Story: Korostamme aina asiakkaillemme, että "pinottava" ei tarkoita "akkua"., millään tavalla.’ Esimerkiksi, kun asennat LFP-palvelinteline-akkujamme, käytämme sertifioituja hyllyjärjestelmiä, jotka varmistavat, että jokainen ~5 kWh moduuli on kunnolla tuettu ja että niissä on riittävä ilmanvaihto. Suunniteltuun pinoamiseen kiinnitetty huomio takaa sekä turvallisuuden että optimaalisen suorituskyvyn aurinkoenergian varastoinnissa."

Kuinka akkujen pinoaminen toimii?

Mikä on taustalla oleva periaate, joka tekee akkujen pinoamisesta tehokasta? Kuinka nämä yksittäiset moduulit yhdistävät tehonsa ja energiansa toimimaan suurempana, yhtenäinen yksikkö? "Akkujen pinoaminen" toimii älykkäiden yhdistelmän kautta fyysinen suunnittelu turvalliseen järjestelyyn ja tarkkaan sähköinen yhteenliitäntä haluttujen järjestelmän ominaisuuksien saavuttamiseksi.

Fyysisesti, pinottavat akut on suunniteltu vakaaksi, tilaa säästävä kokoonpano, joko lukittavien koteloiden kautta tai sovittamalla standarditelineisiin. Sähköinen, nämä moduulit kytketään sitten kahdella ensisijaisella tavalla:

1. Sarjassa: Vastaanottaja Lisää kokonaisjännitettä akkupankista säilyttäen samalla ampeerituntikapasiteetin (yhdestä merkkijonosta) sama.
2. Samanaikaisesti: Vastaanottaja lisätä kokonaisampeerituntikapasiteettia (ja siten varastoitunut kokonaisenergia kWh:na) ja virransyöttökyky pitäen samalla jännitteen samana kuin yksittäisessä moduulissa.
   Integroidut akunhallintajärjestelmät (BMS¹. ) jokaisessa moduulissa on ratkaiseva rooli solujensa valvonnassa ja suojaamisessa, ja usein kommunikoivat keskenään tai keskusinvertterin/ohjaimen kanssa hallitakseen koko "pinoa"." yhtenäisesti.

Sukeltaa syvemmälle: Fyysisen ja sähköisen suunnittelun synergia

Katsotaanpa molempia puolia:

• Fyysinen järjestely:
  • Suora pinoaminen (jos suunniteltu): Moduulit sopivat hyvin yhteen, usein kohdistusominaisuuksilla.
  • Telineen kiinnitys (yleinen LFP-palvelintelineiden akuille): Moduulit liukuvat standardoituihin 19 tuuman telineisiin kiskoilla tai hyllyillä, mahdollistaen suuren tiheyden, järjestetty kaapelointi, ja ohjattu ilmavirta. Tämä on hyvin yleinen ja vankka tapa pinota" akut energian varastointijärjestelmiin.
  • Lämmönhallinta: Fyysisen järjestelyn on sallittava käytön aikana syntyneen lämmön haihtuminen. Tämä huomioidaan moduulien ja mahdollisten koteloiden suunnittelussa.
• Sähköliitännät:
  • Sarjayhteys (Jännitteen pinoaminen): Kuten aiemmin käsiteltiin, moduulien kytkentä plus-miinus summaa niiden jännitteet. Tämä voidaan tehdä tietyn invertterin tai kuorman tulojännitevaatimusten täyttämiseksi. Sarjan merkkijonon ampeerituntikapasiteetti on rajoitettu merkkijonon pienimmän yksittäisen moduulin kapasiteettiin.
  • Rinnakkaisyhteys (Kapasiteetti pinoaminen): Kaikkien positiivisten napojen ja negatiivisten liitäntöjen yhdistäminen pitää jännitteen samana kuin yksittäisessä moduulissa, mutta summaa niiden ampeerituntikapasiteetit. Tämä on yleisin tapa skaalata kokonaisenergian varastointia (kWh) järjestelmissä, kuten 48 V LFP-palvelinteline-akkupankit aurinkoenergiaa varten. Jos sinulla on kolme 48V 100Ah moduulia rinnakkain, saat 48V 300Ah pankin.
• BMS:n rooli pinossa:
  • Yksilöllinen moduulisuojaus: Jokainen BMS suojaa omia solujaan.
  • Viestintä (Usein): Kehittyneissä järjestelmissä, BMS-yksiköt voivat kommunikoida taajuusmuuttajan kanssa (ESIM., Via CAN Bus tai Rs485). Tämä "suljettu silmukka" tiedonsiirron avulla invertteri voi optimoida latauksen reaaliaikaisen akun tilan perusteella (Jännite, lämpötila, lataustila BMS:ltä), mikä on elintärkeää litiumakkujen terveydelle ja pitkäikäisyydelle. Se mahdollistaa myös tarkan järjestelmän seurannan.

Tapa pinoaminen "toimii" useimmille Gycx Solarin modulaarisille laitteille akkutuotteiden pinoaminen (kuten 48V LFP-palvelinteline-akut) on asettamalla nämä 48 V:n moduulit rinnakkain halutun kilowattitunnin varastoinnin saavuttamiseksi. Fyysinen pinoaminen telineeseen tekee asennuksesta kompaktin, siisti, ja helppo huoltaa.

Voidaanko litiumioniakkuja pinota päällekkäin?

Harkitset todennäköisesti litiumioniteknologiaa sen monien etujen, kuten energiatiheyden ja käyttöiän, vuoksi. Silloin tulee keskeinen kysymys: sopiiko tämä edistynyt akkukemia näihin modulaarisiin, pinotut kokoonpanot?

Joo, täysin. Monet litiumioniakut on erityisesti suunniteltu ja sopivat ihanteellisesti pinoamiseen, litiumrautafosfaatilla (LFP tai Lifepo₄) – joka on eräänlainen litiumioniakku – erityisen suosittu ja erinomainen valinta tällaisiin sovelluksiin. LFP:n luontaiset turvallisuusominaisuudet, sen pitkän syklin käyttöiän, ja edistyneiden akunhallintajärjestelmien helppous (BMS) voidaan integroida, joten modulaariset LFP-akut ovat täydellisiä luotettavien ja skaalautuvien pinottujen aurinkoenergian varastointijärjestelmien luomiseen, varmuuskopio, ja verkon ulkopuolella.

Sukeltaa syvemmälle: Litium-Ionin soveltuvuus pinoamiseen

Tästä syystä litiumionitekniikka, erityisesti LFP, toimii niin hyvin pinottavissa malleissa:

• Korkea energiatiheys (Suhteessa vanhempiin kemioihin): Litiumioniakut voivat varastoida enemmän energiaa tiettyyn tilaan ja painoon verrattuna vanhoihin teknologioihin, kuten lyijyhappoon. Tämä tekee niistä käytännöllisiä kompaktien luomiseen, suuren kapasiteetin pinotut järjestelmät.
• LFP-kemian edut pinoamiseen:
  • Turvallisuus: LFP on tunnettu lämpöstabiilisuudestaan ​​ja lämmönkestävyydestään, kriittinen turvallisuustekijä, kun moduulit on ryhmitelty tiiviisti.
  • Pitkä kiertoikä: LFP-kennot kestävät tuhansia lataus-/purkaussyklejä, sopii täydellisesti skaalautuvan energian varastoinnin pitkän aikavälin investointiluonteeseen.
  • Kestävyys: Ne käsittelevät syväpurkauksia hyvin ja niillä on yleensä laajempi käyttölämpötilan sieto kuin joillakin muilla litiumkemioilla, vaikka optimaaliset lämpötilat ovat edelleen edullisia.
• Hienostunut BMS-integraatio: Litiumioniakut vaatia BMS turvallista ja optimaalista käyttöä varten. Nykyaikaisissa pinottavissa litiummoduuleissa on edistyneet BMS-yksiköt integroituina moduulitasolle. Tämä rakeinen hallinta on välttämätöntä, kun useita moduuleja yhdistetään suuremmaksi pankiksi, varmistaa, että jokainen moduuli ja sen kennot ovat suojattuja ja tasapainotettuja.
• Suunniteltu modulaarisuus: Valmistajat suunnittelevat yhä enemmän litiumioniakkuja (erityisesti LFP) modulaarisuuden ydinominaisuus. Tämä sisältää:
  • Standardoidut muototekijät (kuten palvelintelineyksiköt).
  • Helppokäyttöiset ja turvalliset sähköliitäntäpisteet sarja- tai rinnakkaisjohdotuksille.
  • Tiedonsiirtoprotokollat ​​BMS-vuorovaikutukseen invertterien ja muiden moduulien kanssa.
• Esimerkit: The 48V teline -kiinnitys litiumparistot joita Gycx Solar usein käyttää, ovat erinomainen esimerkki. Nämä ovat LFP-litiumionimoduuleja, jotka on suunniteltu helposti asennettaviksi telineisiin, rinnakkain suuren tallennuskapasiteetin rakentamiseksi. Monet nykyaikaiset asuinrakennusten seinään asennettavat akkujärjestelmät käyttävät myös litiumia modulaarisessa muodossa, vaikka usein omistettu, pinottava tai laajennettava malli.

On tärkeää erottaa tämä irrallisten litiumionikennojen mielivaltaisesta pinoamisesta (kuten 18650-luku tai pussisolut, jotka eivät ole suojamoduulissa, jossa on BMS). Se olisi erittäin vaarallista. Käytä aina akkua moduulit jotka valmistaja on erityisesti suunnitellut pinoamista ja yhteenliittämistä varten.

"Akkujen pinoaminen," kun se tehdään tarkoitukseen rakennetuilla modulaarisilla litiumioniyksiköillä, kuten LFP, on tehokas tapa luoda joustavia, skaalautuva, ja tehokkaat energian varastointijärjestelmät. Sen avulla voit räätälöidä tallennuskapasiteetin tai jännitteen täsmälleen tarpeidesi mukaan ja tarjoaa selkeän polun tulevaa laajentamista varten. Turvallisuus, kuten aina, tulee käyttämällä tähän tarkoitukseen suunniteltuja akkuja ja noudattamalla valmistajan asennusohjeita.

Jos olet kiinnostunut oppimaan, miten Gycx Solar akkutuotteiden pinoaminen voi tarjota räätälöidyn ja luotettavan energian varastointiratkaisun aurinkosähköasennukseen tai varavirtatarpeisiisi, ota yhteyttä asiantuntijatiimiimme. Autamme sinua rakentamaan täydellisen voimaperustan.
